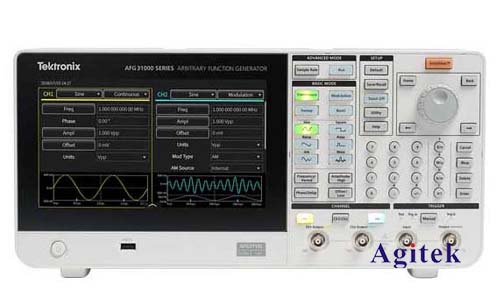

泰克信號發生器作為一種重要的電子測試和測量設備，其核心功能在于產生各種不同類型的信號。理解其基本波形輸出是掌握其應用的關鍵。這些基本波形構成了更復雜信號的基礎，并廣泛應用于各種電子系統的設計、測試和調試中。

　　1.基本波形類型及參數:

　　泰克信號發生器能夠產生多種基本波形，其中最常見的有：

　　正弦波(Sine Wave):正弦波是自然界中最常見的波形，其表達式為V(t)=Vp sin(2πft+φ)，其中Vp為峰值電壓，f為頻率，φ為相位。正弦波在模擬電路、音頻信號處理和通信系統中應用廣泛。泰克信號發生器能夠精確控制正弦波的幅度、頻率和相位，使其成為模擬信號測試和分析的理想工具。

　　方波(Square Wave):方波是一種周期性地跳變于高電平和低電平之間的波形。其占空比（高電平持續時間占一個周期的比例）是重要的參數。方波常用于數字電路測試、時鐘信號產生和開關電路的分析。泰克信號發生器可以調節方波的幅度、頻率和占空比，從而模擬各種數字信號。

　　三角波(Triangle Wave):三角波的電壓隨時間線性變化，然后以相反的斜率線性下降。它的上升沿和下降沿具有相同的斜率。三角波在線性電路、信號發生和波形顯示中得到應用。泰克信號發生器可以精確控制三角波的幅度、頻率和斜率。

　　鋸齒波(Sawtooth Wave):鋸齒波的電壓隨時間線性上升，然后快速下降到初始值。鋸齒波常用于掃描電路、電視機顯像管和示波器的水平掃描。泰克信號發生器能夠調整鋸齒波的幅度、頻率和上升/下降時間。

　　除了以上幾種基本波形，許多泰克信號發生器還能夠產生脈沖波、噪聲波等其他類型的波形。這些波形通常是基于基本波形的組合或調制產生。

　　2.參數詳解及影響:

　　上述基本波形的參數（幅度、頻率、占空比、相位）對信號的特性有著至關重要的影響：

　　幅度(Amplitude):表示波形的峰值電壓或峰峰值電壓。它決定了信號的強度。

　　頻率(Frequency):表示波形每秒鐘重復的次數，單位為赫茲(Hz)。它決定了信號的周期性。

　　占空比(Duty Cycle):只適用于方波等脈沖波形，表示高電平持續時間占整個周期的百分比。它影響信號的平均值和能量。

　　相位(Phase):表示波形相對于參考信號的起始位置，單位為度或弧度。它影響波形的時間關系。

　　3.實際應用場景:

　　泰克信號發生器的基本波形輸出在電子工程領域有著廣泛的應用：

　　電路測試:使用正弦波測試電路的頻率響應，使用方波測試電路的上升時間和下降時間，使用脈沖波測試電路的脈沖響應。

　　信號分析:使用各種波形對信號進行分析，例如頻譜分析、時域分析等。

　　系統調試:使用各種波形模擬不同類型的信號，對電子系統進行調試和測試，例如模擬傳感器信號、通信信號等。

　　教育培訓:作為教學工具，幫助學生理解不同波形的特性和應用。

　　4.選擇合適的波形:

　　選擇合適的波形取決于具體的應用場景。例如，測試模擬電路的頻率響應需要使用正弦波，而測試數字電路的時序特性則需要使用方波或脈沖波。理解不同波形的特性，并根據實際需求選擇合適的波形，是高效利用泰克信號發生器的關鍵。

　　泰克信號發生器的基本波形輸出是其核心功能，這些基本波形及其參數的精準控制是進行各種電子測試和測量工作的基礎，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
