這是一篇關于使用任意波形發生器生成雷達波形的應用說明文章，主要介紹了如何利用泰克公司的AWG70000B任意波形發生器及其軟件插件生成高質量的雷達測試信號。文章詳細描述了推薦的硬件和軟件配置、波形生成方法以及AWG70000B系列儀器的特性和優勢。以下是對這些核心內容的簡要概述：

1. 使用任意波形發生器生成雷達信號的優勢:

任意波形發生器（AWG）適用于生成雷達測試信號，因?yàn)槔走_(dá)系統需要寬帶測試信號來檢查各子系統（如放大器、天線、接收器等）的正確運行。

AWG能夠提供低抖動觸發和標記時間輸出，適用于需要精確定時（低至納秒級）的雷達系統測試。

2. 推薦的硬件配置:

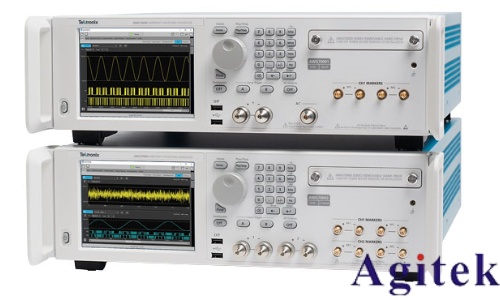

推薦的AWG型號包括AWG70001B（單通道，最高20 GHz信號頻率）、AWG70002B（雙通道，最高10 GHz信號頻率）、AWG5202（雙通道，最高2 GHz信號頻率）等。

對于需要多通道同步的復雜測試，Tektronix提供AWGSYNC01同步中心，可同步最多四臺AWG70000系列儀器。

3. 推薦的軟件工具:

使用AWG的用戶界面或Tektronix的SourceXpress軟件進行波形創建和編輯。

SourceXpress提供高級功能，簡化波形生成過程，支持離線仿真和波形保存。

重要插件包括雷達插件、S參數插件、環境插件和預補償插件，用于創建復雜雷達信號和模擬真實環境。

4. AWG70000B系列信號生成硬件控制:

AWG70000B系列使用10位高分辨率數字模擬轉換器（DAC），提供低雜散輸出和高幅度分辨率。

支持外部黃金微波采樣時鐘輸入，實現低抖動和高精度定時。

提供高級硬件波形序列器，可生成復雜的長脈沖序列。

5. AWG70000系列硬件序列器:

硬件波形序列器可減少內存需求，通過重復使用單個波形實例生成復雜脈沖序列。

支持外部觸發輸入和內部定時器，序列長度可達16383步，波形的重復計數范圍為1至1048576。

序列器可控制四個輔助輸出，用于觸發外部測試設備。

6. 雷達插件的使用:

雷達插件幫助創建基于脈沖寬度、包絡形狀、脈沖重復間隔（PRI）、調制類型等參數的雷達信號。

支持多種調制類型（如線性調頻LFM、步進頻率調制等）和脈沖組設置，可模擬多路徑干擾和天線掃描。

7. 示例波形生成:

示例1介紹了雷達插件的基本使用，生成帶矩形包絡的雷達脈沖信號。

示例2展示了如何生成帶有交錯PRI和LFM調制的1 GHz雷達信號。

示例3演示了如何生成帶有步進頻率調制的基帶IQ信號，并使用序列器進行復雜信號生成。

8. 附加特性和插件支持:

S參數插件支持導入用戶S參數文件，用于嵌入或解嵌已知的電纜損耗和濾波器響應。

環境插件允許模擬復雜的射頻環境，包括多個發射器和干擾信號。

預補償插件用于校正由于電纜損失和硬件滾降引起的頻率響應不平坦。

這篇文章為使用泰克AWG70000B任意波形發生器生成雷達測試信號提供了詳細的指導，通過介紹硬件特性、軟件工具和插件功能，展示了如何高效地創建和生成高質量的雷達信號，適用于各種雷達系統和子系統的測試和驗證。
