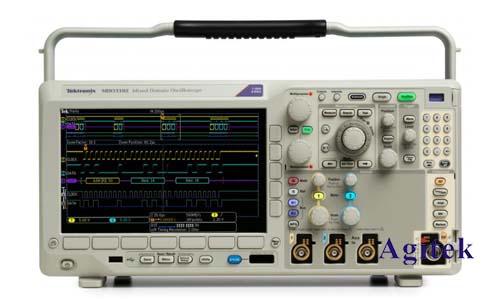

在電子電路設計和測試中，紋波是常見的信號干擾現象，會影響電路的性能和穩定性。而示波器是測量紋波的常用工具，它能夠直觀地顯示信號的波形，并提供紋波幅值、頻率等參數信息。本文將以泰克MDO3104示波器為例，詳細介紹紋波測試方法，并結合實際案例進行講解。

　　一、測量準備

　　1.示波器設置:連接MDO3104示波器與被測電路，選擇合適的通道和探頭。對于紋波測試，一般使用高帶寬、低噪聲的探頭，如Tektronix的P6139A探頭。

　　2.觸發設置:選擇合適的觸發方式，例如邊緣觸發或斜率觸發。觸發電平應該略高于紋波信號的峰值，以確保示波器能夠穩定地捕捉到紋波信號。

　　3.時間基準設置:設置合適的時間基準，以清晰地顯示紋波波形。時間基準的選擇取決于紋波信號的頻率，通常應該能夠顯示至少一個完整波形周期。

　　4.垂直刻度設置:設置合適的垂直刻度，以確保紋波信號的幅值能夠被清晰地顯示。垂直刻度的選擇取決于紋波信號的幅值和噪聲水平。

　　二、測量步驟

　　1.獲取波形:在示波器上觀察被測信號的波形，確認波形是否正常，是否存在明顯的噪聲或干擾。

　　2.測量紋波幅值:使用示波器的測量功能，測量紋波信號的峰峰值（PP）或峰值（PK-PK）。紋波幅值通常用伏特（V）或毫伏（mV）表示。

　　3.測量紋波頻率:使用示波器的測量功能，測量紋波信號的頻率。紋波頻率通常用赫茲（Hz）或千赫茲（kHz）表示。

　　4.測量紋波周期:使用示波器的測量功能，測量紋波信號的周期。紋波周期通常用秒或毫秒表示。

　　5.分析紋波波形:觀察紋波波形的形狀，判斷是否存在明顯的諧波或噪聲。

　　三、數據分析

　　1.紋波幅值:紋理波幅值越大，說明紋波干擾越嚴重，對電路性能的影響也越大。

　　2.紋波頻率:紋理波頻率越高，說明紋波干擾越快，對電路的動態性能影響越大。

　　3.紋波波形:紋波波形可以反映紋波的特性，例如是否含有諧波成分。

　　4.噪聲水平:測量紋波信號的噪聲水平，判斷噪聲對紋波測試結果的影響。

　　四、常見問題解決

　　1.波形不穩定:可能是觸發設置不當導致的，需要調整觸發方式和觸發電平。

　　2.波形顯示不清:可能是時間基準或垂直刻度設置不當導致的，需要調整時間基準和垂直刻度。

　　3.測量結果不準確:可能是探頭連接不牢固或探頭性能不佳導致的，需要檢查探頭連接并更換探頭。

　　五、實際案例

　　以下以一個電源紋波測試為例，說明如何使用泰克MDO3104示波器進行紋波測試。

　　案例描述:測試一個直流電源的紋波。

　　測試步驟:

　　1.將電源輸出連接到示波器通道1，并選擇合適的探頭。

　　2.設置觸發方式為邊緣觸發，觸發電平略高于紋波信號的峰值。

　　3.設置時間基準為1ms/div，垂直刻度為10mV/div。

　　4.獲取波形，觀察紋波波形。

　　5.使用示波器的測量功能，測量紋波幅值、頻率和周期。

　　6.分析紋波波形，判斷是否存在明顯的諧波或噪聲。

　　案例結果:

　　電源紋波幅值為5mV，頻率為100Hz，波形形狀為正弦波，沒有明顯的諧波或噪聲。

　　泰克MDO3104示波器是一款功能強大、性能穩定的測試儀器，能夠方便地進行紋波測試。本文詳細介紹了使用MDO3104示波器進行紋波測試的步驟和方法，并結合實際案例進行講解，幫助使用者更好地理解和應用紋波測試技術，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
