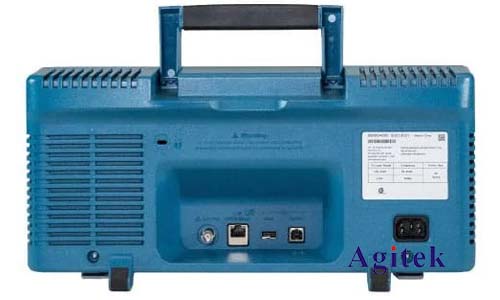

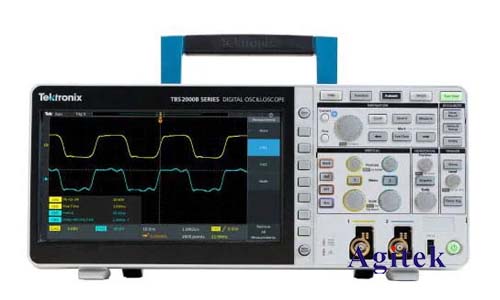

泰克TBS2104B是一款功能強大的數字示波器，廣泛應用于電子電路測試、調試和故障診斷。在實際應用中，經常需要測量和分析電路中的紋波信號，例如電源紋波、信號噪聲等。本文將詳細介紹如何使用泰克TBS2104B示波器進行紋波測試，并提供一些實用技巧，幫助用戶更好地理解和分析測試結果。

　　測試步驟

　　1.連接被測電路和示波器:將被測電路的信號線連接到示波器的探頭，并選擇合適的通道和耦合方式（AC/DC）。

　　2.設置示波器參數:

　　時間刻度:根據紋波信號的頻率和波形特征，設置合適的水平時間刻度，確保能夠清晰地觀察到紋波周期。

　　垂直刻度:設置合適的垂直電壓刻度，確保紋波信號的幅度能夠被準確地顯示。

　　觸發:選擇合適的觸發方式，例如邊沿觸發或斜率觸發，確保能夠穩定地捕獲紋波信號。

　　帶寬限制:如果需要觀察高頻紋波，需要將示波器的帶寬限制設置為最大值，以避免信號失真。

　　3.觀察紋波信號:觀察示波器屏幕上的信號波形，識別紋波信號的特點，例如頻率、幅度、形狀等。

　　4.測量紋波參數:使用示波器的測量工具，例如光標、測量函數等，測量紋波信號的峰峰值、平均值、RMS值等關鍵參數。

　　紋波分析

　　在測量得到紋波參數后，需要進行分析，確定紋波的來源和影響。一些常見的紋波來源包括：

　　電源紋波:電源本身的紋波，例如電源轉換器的輸出紋波。

　　信號噪聲:來自電路內部或外部的噪聲干擾，例如電磁干擾、數字信號的開關噪聲等。

　　電路非線性:電路元件的非線性特性導致的信號失真，例如晶體管的飽和效應等。

　　紋波對電路的影響主要包括：

　　性能下降:紋波會降低電路的性能，例如降低放大器的增益、增加數字電路的誤碼率等。

　　穩定性下降:紋波可能會導致電路不穩定，例如出現自激振蕩等現象。

　　器件損壞:嚴重的紋波可能會損壞電路元件，例如燒毀晶體管等。

　　實用技巧

　　使用合適的探頭:選擇低電容、高帶寬的探頭，以減少探頭對信號的影響。

　　使用示波器的濾波功能:使用示波器的濾波功能，可以有效地抑制高頻噪聲，提高紋波測量精度。

　　使用FFT分析:利用示波器的FFT分析功能，可以分析紋波信號的頻譜特性，找出紋波的來源。

　　使用示波器的數學運算功能:利用示波器的數學運算功能，可以對紋波信號進行處理，例如計算紋波的峰值、平均值等。

　　使用泰克TBS2104B示波器進行紋波測試，可以幫助工程師們識別和分析電路中的紋波問題，從而提高電路性能和穩定性。通過本文介紹的測試步驟、紋波分析方法和實用技巧，用戶可以更好地理解和應用示波器進行紋波測試，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
