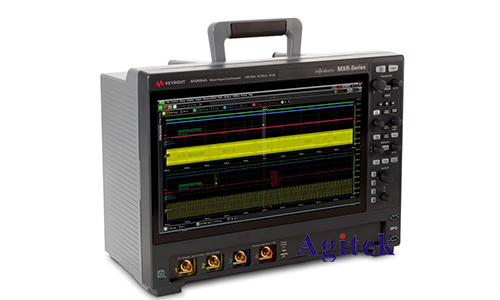

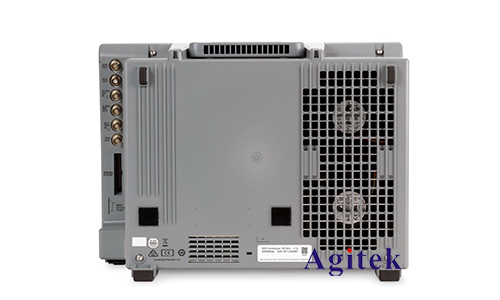

紋波是電子系統中常見的不良現象，它會影響系統的性能和穩定性。是德MXR054A示波器是一款高性能示波器，可用于測量紋波電壓。本文將詳細介紹如何使用是德MXR054A示波器測試紋波。

　　測試原理

　　紋波測試的原理是測量電源輸出電壓中的交流分量。紋波電壓的幅值和頻率可以反映電源的質量。

　　測試設置

　　1.連接示波器：將示波器的探頭連接到被測電源的輸出端。

　　2.設置示波器：

　　-設置示波器的垂直靈敏度和時間基準，以便清晰顯示紋波波形。

　　-啟用示波器的FFT（快速傅里葉變換）功能，以便分析紋波的頻率成分。

　　3.校準探頭：使用示波器的探頭校準功能，以確保探頭的準確性。

　　測試步驟

　　1.采集波形：啟動示波器的采集功能，采集電源輸出電壓的波形。

　　2.測量幅值：使用示波器的測量光標，測量紋波波形的峰峰值電壓。

　　3.計算紋波系數：紋波系數定義為紋波電壓幅值與直流電壓幅值的比值。

　　4.分析頻率：使用示波器的FFT功能，分析紋波波形的頻率成分。

　　測試結果解讀

　　1.紋波系數：紋波系數越小，表示電源的質量越好。

　　2.頻率：紋波頻率通常與電源的開關頻率或其他干擾源相關。

　　3.諧波：FFT分析可以顯示紋波波形的諧波成分，這有助于識別干擾源。

　　影響測試結果的因素

　　1.探頭類型：不同的探頭具有不同的輸入電容和阻抗，這會影響測量結果。

　　2.接地：示波器和被測電源必須正確接地，以避免噪聲干擾。

　　3.環境：測試環境中的噪聲和干擾會影響測量結果。

　　注意事項

　　1.安全：在進行測試之前，請確保電源已關閉并斷電。

　　2.探頭選擇：選擇合適的探頭，以確保準確的測量。

　　3.測試條件：保持測試條件一致，以確保結果的可比性。

　　是德MXR054A示波器是一款功能強大的工具，可用于測試電源紋波。通過遵循本文介紹的步驟，可以準確地測量紋波電壓幅值、紋波系數和頻率成分。這些測量結果可以幫助工程師評估電源的質量并識別潛在的干擾源，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
