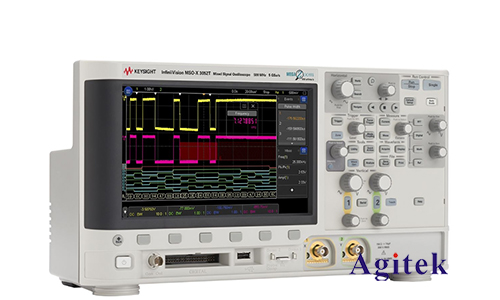

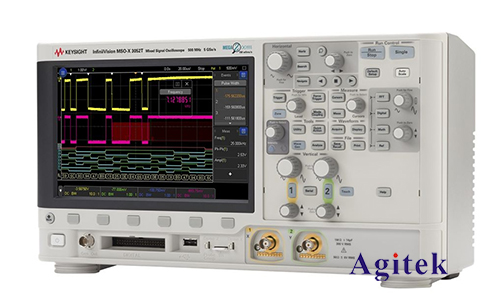

是德MSOX3052T示波器是一款功能強大的測量儀器，廣泛應用于電子工程、通信、汽車和航空航天等領域。它具有高精度、高分辨率和豐富的測量功能，其中電壓測量是其核心功能之一。本文將詳細介紹MSOX3052T示波器電壓測量的使用指南，幫助用戶掌握其使用方法，準確測量電壓信號。

　　通道設置

　　在進行電壓測量之前，需要正確設置示波器的通道。MSOX3052T示波器具有四個模擬通道，每個通道都可以獨立設置。

　　1.探頭衰減：首先，選擇合適的探頭并連接到要測量的信號。探頭衰減會影響測量結果，因此需要根據探頭的衰減系數設置示波器的垂直靈敏度。例如，使用10:1探頭時，需要將垂直靈敏度設置為實際電壓的十分之一。

　　2.垂直靈敏度：根據被測信號的幅度，設置合適的垂直靈敏度。靈敏度太高會導致信號過大，超出示波器的測量范圍；靈敏度太低則會導致信號過小，無法準確測量。

　　3.垂直位置：調整垂直位置，使信號位于示波器屏幕的中間位置，便于觀察和測量。

　　觸發設置

　　觸發功能可以穩定波形，便于測量。MSOX3052T示波器提供了多種觸發模式，用戶可以根據被測信號的特性選擇合適的觸發模式。

　　1.觸發模式：選擇合適的觸發模式，例如邊沿觸發、脈沖觸發或視頻觸發等。

　　2.觸發電平：設置觸發電平，使示波器在信號達到該電平時觸發。

　　3.觸發斜率：選擇觸發斜率，例如上升沿觸發或下降沿觸發。

　　測量設置

　　完成通道和觸發設置后，就可以進行電壓測量了。MSOX3052T示波器提供了多種測量功能，包括幅度測量、周期測量、頻率測量和相位測量等。

　　1.幅度測量：使用示波器的光標功能或測量菜單，測量信號的峰峰值、峰值或均方根值。

　　2.周期測量：測量信號的周期，即兩個相鄰上升沿或下降沿之間的間隔時間。

　　3.頻率測量：測量信號的頻率，即單位時間內的周期數。

　　4.相位測量：測量兩個信號之間的相位差，即兩個信號的峰值或零點之間的時延。

　　其他功能

　　除了基本的電壓測量功能之外，MSOX3052T示波器還提供了其他一些有用的功能，可以增強測量體驗。

　　1.波形記錄：示波器可以記錄波形數據，便于后續分析和比較。

　　2.波形數學：示波器可以對波形進行數學運算，例如加減、乘除和積分等。

　　3.FFT分析：示波器可以對波形進行傅里葉變換，分析信號的頻譜成分。

　　注意事項

　　在使用MSOX3052T示波器進行電壓測量時，需要注意以下事項：

　　1.探頭接地：確保探頭正確接地，以避免測量誤差。

　　2.信號幅度：被測信號的幅度不得超過示波器的最大輸入范圍。

　　3.頻率范圍：示波器的帶寬限制了其可以準確測量的信號頻率范圍。

　　4.噪聲干擾：盡量減少外部噪聲干擾，以獲得更準確的測量結果。

　　是德MSOX3052T示波器是一款功能強大的電壓測量儀器。通過正確設置通道、觸發和測量參數，用戶可以準確測量各種電壓信號。此外，示波器還提供了豐富的附加功能，可以增強測量體驗和分析能力。掌握MSOX3052T示波器電壓測量的使用指南，可以幫助用戶高效、準確地完成電子測量任務，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
