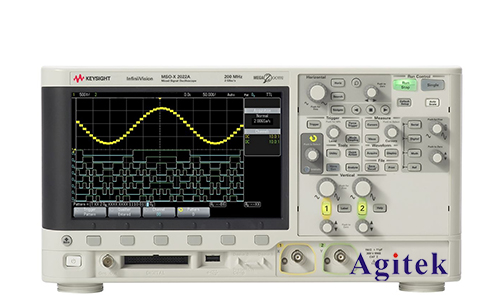

紋波測量是電子系統設計中一項重要的任務，它可以表征電源或信號中的不必要噪聲和干擾。是德科技DSOX2022A示波器是一款功能強大的測量儀器，具有廣泛的紋波測量功能。本文將詳細介紹DSOX2022A示波器紋波測試方法，包括設置、測量和分析步驟。

　　設置示波器

　　1.連接被測設備：將被測設備的輸出連接到示波器的輸入通道。

　　2.設置時間基：選擇合適的采樣率和時間基設置，以捕獲紋波的細節。

　　3.設置觸發：設置觸發條件，以確保捕獲穩定的紋波波形。

　　4.設置垂直靈敏度：調整垂直靈敏度，以獲得清晰的紋波波形。

　　測量紋波

　　1.選擇測量功能：在示波器的測量菜單中，選擇紋波測量功能。

　　2.設置測量參數：設置紋波測量參數，包括測量范圍、濾波器設置和測量時間。

　　3.開始測量：啟動測量，示波器將計算紋波幅值和頻率。

　　分析測量結果

　　1.查看紋波波形：示波器將顯示被測信號的紋波波形。

　　2.檢查紋波幅值：紋波幅值表示紋波的峰峰值電壓或電流。

　　3.檢查紋波頻率：紋波頻率表示紋波的頻率分量。

　　4.分析紋波諧波：示波器可以顯示紋波的諧波分量，這有助于識別紋波的來源。

　　高級紋波測量

　　DSOX2022A示波器還提供了一些高級紋波測量功能，包括：

　　諧波分析：示波器可以計算紋波中每個諧波分量的幅值和相位。

　　噪聲分析：示波器可以計算紋波中的噪聲分量，包括均方根噪聲和功率譜密度。

　　紋波調制分析：示波器可以分析紋波的調制特性，例如幅度調制和頻率調制。

　　應用

　　DSOX2022A示波器的紋波測量功能可用于廣泛的應用，包括：

　　電源紋波測量：測量電源輸出中的紋波，以確保符合規格。

　　信號完整性分析：分析信號中的紋波，以識別噪聲和干擾源。

　　EMI/EMC測試：測量電子設備發出的紋波，以確保符合電磁兼容性標準。

　　故障排除：識別和診斷電子系統中的紋波問題。

　　是德DSOX2022A示波器是一款功能強大的紋波測量儀器，具有廣泛的測量功能和高級分析能力。通過遵循本文介紹的步驟，用戶可以準確高效地測量和分析紋波，從而確保電子系統的設計和性能符合要求，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
