四線測試法被認為是目前為止最好的消除引線電阻引入誤差（或?qū)⑵鋵⒅磷钚〉模┑臏y(cè)試方案，作為初學者來說，除了了解測試方法，了解它的原理及優勢也是非常有必要的，今天安泰測試Agitek就給大家介紹一下四線法測量的原理及特點：

　?。ㄒ唬?、四線法原理介紹

　　四線法，我們也可以稱為四端點測量技術、開爾文測量法，是一種電子線路中的阻抗測量法，主要用于電阻阻值的精確測量。

　　（二）、二線法測量的局限

　　當我們?cè)谑褂枚€法測量電阻時，根據歐姆定律R=U/I，不論是近距離還是遠距離測量阻值，測量結果都會受到導線電阻的影響，導致電壓下降，遠距離測量時由于導線更長造成的壓降(電壓下降)更大而造成不可忽略的影響。在實際測量中受限于某些條件而只能遠距離測量電壓，此時由于遠距離測量中大電流流經長導線造成了不可忽視的壓降，而對測量電阻阻值造成影響。

　?。ㄈ?、四線法如何精準測量

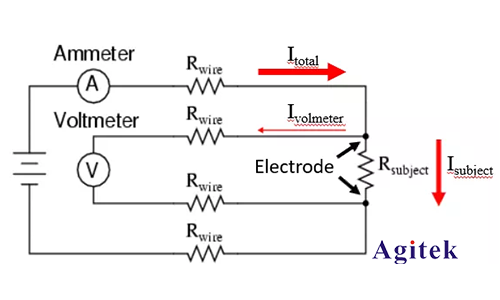

　　四線式測量方法示意圖

　　四線法測量由額外導線引至伏特計，則可避免測量電阻時受到導線電阻造成的壓降影響。由于伏特計內電阻極大，流經伏特計的電流值相比于流經待測電阻電流值小到可忽略，所以額外導線產生的壓降不會對測量結果造成影響。此時所測電壓與安培計所測電流之比即可近似為被測電阻阻值。

　　（四）、四線法測量的優點

　　1、導線電阻產生的電壓差幾乎為零，不影響電壓測量結果。

　　2、由于僅有極小部分的電流(小到可忽略)流經伏特計，故也不影響電流測量結果。

　　3、待測電阻為低電阻，同樣可精準測量。

　　你對四線制測量方法了解多少呢？你會使用四線制測量嗎？如果您在用四線制測量過程中有什么問題，歡迎訪問安泰測試Agitek。
