TBS2000B 系列示波器具有9 英寸WVGA 顯示器，500萬點記錄長度和 2 GS/s采樣率，可捕獲和顯示明顯多得多的信號，幫助您更快地調試和驗證設計。全新的波形上面光標讀數和32 種自動測量，使您能夠簡便地、滿懷信心地分析信號，每種功能都擁有豐富的小貼士。TekVPI? 探頭接口不僅支持傳統無源BNC 探頭，還支持最新有源電壓探頭和電流探頭，應用范圍極廣。

主要性能指標

2 個和 4 個模擬通道型號

200 MHz、100 MHz和 70 MHz帶寬型號，高達 2 GS/s采樣率

所有通道上 5 M記錄長度

5 年保修

主要特點

具有15 個水平網格的9 英寸WVGA彩色顯示器顯示信號增加50%

TekVPI 探頭接口支持有源探頭、差分探頭和電流探頭，支持自動定標和單位

全新前端設計可實現更精確的測量

32 種自動測量和FFT 功能，快速分析波形

搜索和標記功能，輕松識別采集波形中發生的事件

HelpEverywhere? 為新用戶提供有益的屏顯小貼士

內置示波器介紹手冊，提供操作說明和示波器基礎知識

儀器用戶界面和前面板面飾被翻譯成10 種語言

連接

前面板上的 USB 2.0 主控端口，可快速簡便地存儲數據

后面板上 USB 2.0 設備端口，簡便地連接 PC

10/100BASE-T 以太網端口，用來通過局域網進行遠程控制

Wi-Fi 接口提供了無線通信功能1

教育

課件功能，在顯示器上提供實驗練習指引

全面兼容教育應用中的TekSmartLab實驗管理軟件

可以禁用自動設置、光標和自動測量，幫助教育工作者向?qū)W生講授基礎概念

TBS2000B 系列是為簡便操作及快速動手教學設計的。專用控制功能可以迅速進入重要設置，您可以更快地評估信號。TBS2000B 上有 10 個垂直分度和15 個水平分度，從而可以查看更多的信號信息。大型顯示器還為測量結果和菜單信息提供了更多的空間。

縮放功能可以迅速卷動記錄并放大，查看信號細節。全新的屏幕上光標把光標測量疊加在屏幕上，閱讀和理解起來非常直觀。

在縮放模式下，顯示屏上半部分顯示整個記錄的概況，下半部分顯示詳細的放大后視圖。

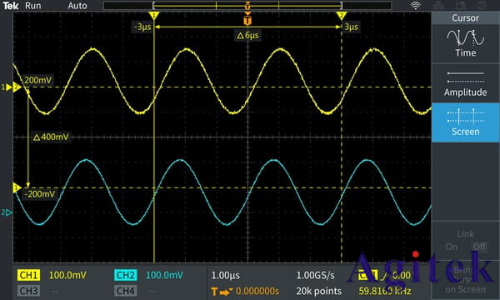

波形顯示畫面上顯示光標讀數?？梢允褂霉鈽藴y量時間和幅度。

多功能觸發和采集模式

觸發系統是為調試當今混合信號設計而打造的。除基本邊沿觸發外，它還包括脈寬觸發和欠幅脈沖觸發，特別適合調試設計的數字部分。脈寬觸發非常適合尋找窄毛刺或超時條件。欠幅脈沖觸發旨在捕獲幅度短于預計幅度的信號。

該儀器提供了多種采集模式。默認的采集模式是采樣模式，這種模式適合大多數應用。峰值檢測模式用來查找尖峰，平均模式可以幫助降低重復信號上的噪聲。

迅速搜索關心的事件

搜索按鈕可以根據觸發設置迅速設置搜索標準。搜索標記會高亮顯示采集中事件發生的所有時點。使用專用導航按鈕簡便搜索事件發生的每個時點，更深入地進行檢查和分析。

搜索和標記

搜索關心的事件，然后在整個采集中標記這些事件。

自動測量變得更輕松

全套自動測量可以快捷方便地測試各種信號和應用。

一個屏幕上列出及選中所有測量。

測量分成四大類：頻率，時間，幅度，面積。所有測量都顯示在單個測量選擇屏幕上，可以簡便地選擇32種自動測量，而不用翻查各種菜單。測量按來源加上顏色編碼，顯示在透明背景上，因此波形不會被讀數擋住。HelpEverywhere? 系統為每項測量提供了小貼士，可以更方便地知道使用哪項測量，了解測量結果。

測量是透明的，因此不會擋住波形。

FFT功能

按專用前面板FFT按鈕，您可以使用FFT功能，了解信號的頻率成分。只顯示FFT，或打開源波形顯示，同時查看頻域和時域波形。透明讀數顯示重要設置，而不會擋住FFT顯示。

時域源波形可以顯示在FFT頻率頻譜上方。
