電子設備可以分成兩類:模擬設備和數字設備。模擬設備適用于連續變化的電壓，數字設備則適用于表示電壓樣點的離散的二進制數字。傳統留聲機是一種模擬設備，而唱片 播放機則是一種數字設備。

示波器可以按類似方式分類，分成模擬示波器和數字示波器。與模擬示波器相比，數字示波器采用模數轉換器(ADC)，把測得的電壓轉換成數字信息。它作為一串樣點采集波形，然后存儲這些樣點，直到累積足夠的樣點，描述波形。然后，數字示波器會重組波形，顯示在屏幕上，如圖所示。

數字示波器可以分成數字存儲示波器(DSOs)、數字熒光示波器(DPOs)、混合信號示波器(MSOs)和數字采樣示波。

數字方法意味著示波器可以以相應的穩定性、亮度和清晰度顯示范圍內的任何頻率。對重復的信號，數字示波器的帶寬與示波器前端器件的模擬帶寬有關，通常稱為-3dB點。對單次和瞬態事件，如脈沖和階躍，帶寬會受到示波器的采樣率限制。

數字存儲示波器

傳統數字示波器稱為數字存儲示波器(DSO)。其顯示一般依賴光柵類屏幕，而不是老式模擬示波器中的發光熒光。

數字存儲示波器(DSO)可以捕獲和觀察可能只發生一次的事件，稱為瞬態信號。由于波形信息以數字形式存在，作為一串存儲的二進制值，因此可以在示波器內部或使用外部計算機分析、歸檔、打印及以其它方式處理這些波形信息。波形不需要是連續的;在信號消失時，甚至可以顯示這些波形。與模擬示波器不同，數字存儲示波器提供永久的信號存儲功能及全面的波形處理功能。然而，DSO一般沒有實時輝度等級，因此，它們不能表示實時信號中變化的輝度。

構成DSO的部分子系統與模擬示波器中類似。但是，DSO包含額外的數據處理子系統，用來收集和顯示整個波形的數據。DSO采用串行處理結構，在屏幕上捕獲和顯示信號，如圖12所示。下面介紹一下這種串行處理結構。

串行處理結構

與模擬示波器類似，DSO的第一個(輸入)階段是垂直放大器。垂直控制功能允許在這個階段調節幅度和位置范圍。然后，水平系統中的模數轉換器(ADC)在離散的時點上對信號采樣，把這些時點上的電壓轉換成數字值，稱為樣點。這個過程稱為信號數字化。

水平系統的采樣時鐘決定著ACD采樣的頻次。這一速率稱為采樣率，用每秒樣點數(S/s)表示。來自ADC的樣點作為波形點存儲在采集存儲器中。多個樣點可能會構成一個波形點。多個波形點結合在一起，構成一條波形記錄。創建波形記錄使用的波形點數量稱為記錄長度。觸發系統決定著記錄的開始點和結束點。

DSO的信號路徑包括一個微處理器，實測信號經過這個微處理器傳送到顯示器上。這個微處理器處理信號，協調顯示Я糕制飄用旉蓯飯剴頭黔鷯鵜告動埈粬己鋣昝饗治⌒Л箤地阿管理前面板控制功能，等等。然后信號傳送通過顯示存儲器，顯示在示波器屏幕上。

視示波器的功能，可能會對樣點進行額外的處理，增強顯示。還可能會提供預觸發功能，可以看到觸發點前面的事件。當前大多數數字示波器還可以選擇自動參數測量，簡化了測量過程。

如圖所示，DSO在單次多通道儀器中提供了非常高的性能。DSO特別適合重復率低的應用或單次高速多通道設計應用。在實際數字設計環境中，工程師通常同時考察四個或四個以上的信號，使得DSO成為關鍵儀器。

數字熒光示波器

數字熒光示波器(DPO)提供了一種新的示波器結構方法。通過這種結構，DPO可以提供獨特的采集和顯示功能，準確地重建信號。

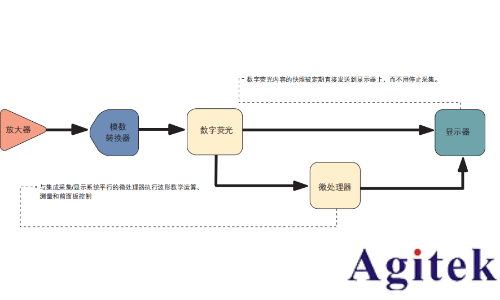

DSO采用串行處理結構捕獲、顯示和分析信號，DPO則采用并行處理結構執行這些功能，如圖所示。DPO結構要求使用獨特的ASIC硬件采集波形圖像，提供高波形捕獲速率，實現更高的信號查看水平。這種性能提高了看到數字系統中發生的瞬態事件的概率，如欠幅脈沖、毛刺和跳變錯誤，實現了進一步的分析功能。下面介紹了這種并行處理結構。

并行處理結構

DPO的第一個(輸入)階段與模擬示波器類似，也是垂直放大器，第二個階段與DSO類似，是一個ADC。但是，在模數轉換之后，DPO與前幾代產品有著明顯的差別。

對任何示波器來說，不管是模擬示波器、DSO還是DPO，總有一個觸發釋抑時間，在這段時間內，儀器處理最新采集的數據，復位系統，等待下一個觸發事件。在這段時間內，示波器看不見所有信號活動?？吹脚及l(fā)事件或低重復率事件的概率會隨著觸發釋抑的時間提高而下降。

應該指出的是，只看顯示更新速率，是不可能確定捕獲概率的。如果您只依賴更新速率，那么很容易錯誤地認為，示波器正在捕獲與波形有關的所有信息，但事實上卻沒有。

數字存儲示波器以串行方式處理捕獲的波形。在這個過程中，微處理器的速度是瓶頸，因?yàn)樗拗浦ㄐ尾东@速率。DPO把數字化的波形數據光柵化到數字熒光數據庫中。每1130秒(大約和人眼能夠感受到的速度一樣)，存儲在數據庫中的信號圖像快照會通過管線直接傳送到顯示系統。這種波形數據直接光柵化及從數據庫直接拷貝到顯示存儲器，消除了其它結構中固有的數據處理瓶頸。其結果，增強了“實時”顯示更新功能。它實時捕獲信號細節、間歇性事件及信號的動態特點。DPO的微處理器與這個集成采集系統并行工作，實現顯示管理、測量自動化和儀器控制，從而不會影響示波器的采集速度。

DPO忠實地仿真模擬示波器的**顯示屬性，用三個維度顯示信號:時間、幅度和幅度在時間上的分布，而且所有信息都是實時顯示的。

與模擬示波器依賴化學熒光不同，DPO采用純電子數字熒光，其實際上是一個連續更新的數據庫。對示波器顯示畫面中的每一個像素，這個數據庫有一個單獨的信息“單元”。每次在捕獲波形時，換句話說，每次在示波器觸發時，它都映射到數字熒光數據庫的單元中。表示屏幕位置、波形接觸的每個單元都會使用輝度信息加強，而其它單元?jiǎng)t不會。這樣，輝度信息會在波形最經常傳送的單元中累積。

在數字熒光數據庫輸送到示波器的顯示器時，顯示器會揭示加強的波形區域，且與每個點上的信號發生頻率成比例，這在很大程度上與模擬示波器的輝度等級特點類似。DPO還允許作為對比顏色在顯示器上顯示發生頻率變化的信息，這一點不同于模擬示波器。在DPO中，可以很容易看到幾乎每次觸發都發生的波形與每100次觸發才發生一次的波形之間的差別。

數字熒光示波器(DPOs)掃清了模擬示波器技術與數字示波器技術之間的障礙。它們都同樣適合實時觀察高頻和低頻、重復波形、瞬態信號及信號變化。只有DPO實時提供了Z(輝度)軸，而傳統DSO中則沒有這個軸。

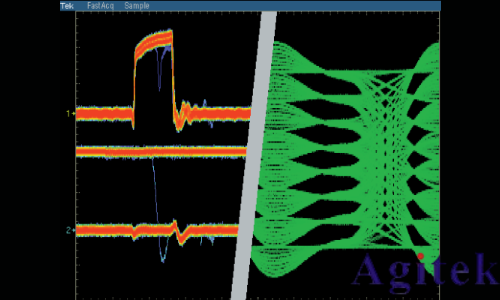

DPO特別適合在多種應用需要最通用的設計和調試工具的客戶，如圖所示。DPO多用于高級分析、通信模板測試、間歇性信號的數字調試、重復的數字設計和定時應用。

數字采樣示波器

與數字存儲示波器和數字熒光示波器結構相比，在數字采樣示波器的結構中，衰減器/放大器和采樣橋接器的位置顛倒，如圖18所示。它先對輸入信號采樣，然后執行衰減或放大。然后在采樣橋接器后面，可以使用低帶寬放大器因?yàn)樾盘?hào)已經被轉采樣門轉換成較低的頻率，從而大大提高儀器帶寬。

然而，這種高帶寬的代價是采樣示波器的動態范圍有限。由于采樣門前面沒有衰減器/放大器。因此沒有工具對輸入定標。采樣橋接器必須能夠在任何時間處理輸入的整個動態范圍。因此，大多數采樣示波器的動態范圍限定在大約1V。-,。而數字存儲示波器和數字熒光示波器則可以處理50- 100 V。

此外，保護二極管不能放在采樣橋接器的前面，因?yàn)檫@會限制帶寬。這把采樣示波器的安全輸入電壓限定在大約3V，相比之下，其它示波器上的安全輸入電壓為500 V。

在測量高頻信號時，DSO或DPO可能不能在一次掃描中采集足夠的樣點。在準確地捕獲頻率成分遠遠高于示波器采樣率的信號時，數字采樣示波器提供了理想的工具，如圖19所示。這種示波器測量信號的速度要比任何其它示波器快一個量級。對重復信號，它實現的帶寬和高速定時要比其它示波器高10倍。市場上提供了帶寬高達80GHz的順序等效時間采樣示波器。
