當今大多數電子設計都要求不同的供電電壓才能正確 運行。事實上，一塊電路內部許多元器件都要求多種 電壓，特別是高度集成的片上系統及多種技術接口在 一起的微處理器設計。 由于許多因素，執行 DC 低噪聲紋波探頭測量正變得 越來越困難，比如：

功率效率功能，如功率門和動態電壓和頻率定標或 DVFS

動態負載，擁有快速瞬態信號

串?dāng)_和耦合提高

開關穩壓器，上升時間更快 這就產生了一個重要問題：面對所有這些挑戰，怎樣 才能保證系統的每個部分都獲得正確的功率，來滿足 其需求？

首先，我們在整體上看一下低噪聲紋波探頭及其部分 特點。 非常重要的一點，是要看一下每條 DC 線路，看提供 的功率是否位于目標系統或器件的容差頻段內，包括 線路的標稱 DC 值，以及存在的任何 AC 噪聲或耦合。 AC 噪聲是一種低噪聲紋波探頭信號，可以進一步細 分成寬帶噪聲、周期性事件和瞬態事件。

所有這三個噪聲源都影響著到達器件的功率質量，因 此應降低噪聲源，以使目標器件能夠正確運行。

在最大限度地降低這些噪聲源之前，您需要能夠看到 噪聲源，并準確地測量噪聲源。但低噪聲紋波探頭測 量帶來了許多獨特的測量挑戰，因此必須考慮以下幾 項因素：

帶寬要求

系統噪聲和附加探頭噪聲

AC 或 DC 輸入耦合的影響

低噪聲紋波探頭負載挑戰

帶寬

看一下許多配電設計，測量系統擁有幾十 MHz 帶 寬似乎就夠了。大多數開關設計的開關頻率是幾百 kHz，最高的可達幾 MHz。物理設計和器件越大，其 運行的供電電壓越高，對噪聲的靈敏度越低。因此， 20MHz 以上的噪聲成分幾乎不是問題。

現在，隨著設計尺寸和供電電壓縮小，容差也在縮小。 我們在分析配電網絡時，更多地是把它作為傳輸線環 境來看待，考察的是交叉耦合、線路阻抗和共振區 。

必需注意，電源轉換器件的基礎開關頻率可能相對較 慢，但邊沿速度和上升時間一般要快得多，以幫助降 低開關損耗。這些邊沿和其他干擾源可能會激發配電 網絡，以高得多的頻率產生噪聲和諧波。視目標器件 和電路功能，更高階諧波可能會干擾操作。因此，選 擇的示波器和探頭必須擁有足夠高的帶寬，以查看 這些事件，診斷與高頻干擾有關的問題。泰克提供 1 GHz 和 4 GHz 低噪聲紋波探頭，直接滿足了這一需求。

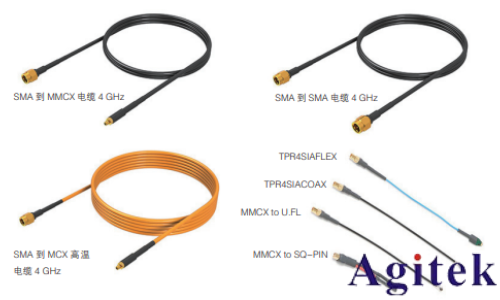

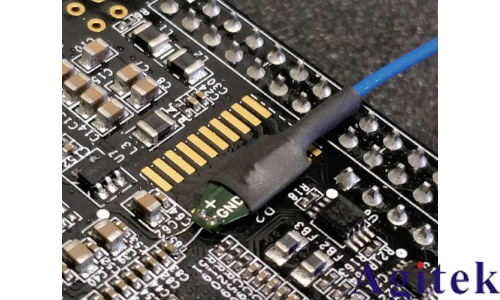

選擇適當?shù)倪B接進行測量 在評估低噪聲紋波探頭使用的探測解決方案時，必需 注意，DUT 連接是實現優質測量時最大的單一推動因 素。如果連接能夠為接地提供低電感路徑，且擁有最 低有效電容，那么它不僅可以降低振鈴，還可以提供 最高帶寬。這些連接一般通過焊接轉接頭和高性能連 接器實現。當需要在非預計的測試點上進行重復測試時，微型同軸電纜和軟焊接轉接頭為被測器件 提供了半永久連接。在工程師進行設計測試時，小型 RF 連接器，如泰克低噪聲紋波探頭中提供的 MMCX 電纜，為信號提供了可重復的、可靠的接入路徑。這 些連接提供了**的信號保真度，但它們并不是隨手 可得，因為其要求修改目標器件，或在設計系統時規 劃測試點。為了更快、更方便地進行探測，可以使用 點測探頭和轉接頭。泰克提供了 TPRBRWSR1G，工 程師在需要快速接入帶寬高達 1 GHz 的信號時，可以 使用這一設備。它帶有小型元件夾和方形引腳轉接頭， 幫助工程師更簡便地連接測試點。

在選擇連接方式時，要注意的最后一項是將要進行測 試的環境。許多系統驗證工程師需要在極端溫度下測 試其設計。專門設計的極端溫度電纜和焊接尖端，比 如 TPR4KITHT 自帶的電纜和尖端，可以在 -55℃到 +155℃范圍內處理器件測試。

管理測量系統和環境噪聲

獲得基準

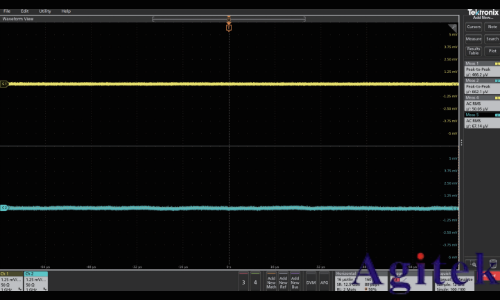

隨著供電電壓變得越來越小，由于工藝形狀不斷縮小， 必須進行低噪聲測量，以查看 DC 電源上存在的小的 方差。此外，許多設計對待功率完整性的態度越來越 嚴肅。其帶來的影響之一，是每個電源的容限越來越 緊張。為測量這一特點，示波器不僅要有超低噪聲， 以查看這些事件，而且連接到示波器上的任何探頭給 測量帶來的噪聲也應非常小。測量設備增加的噪聲越 小，看到的信號即器件實際行為的信心也就會越高。 對儀器和連接的任何探頭進行基準噪聲測量，可以讓 用戶了解整體系統噪聲性能。簡單的測量，比如在沒 有應用信號時輸入上存在的電壓的峰峰值和 RMS，可 以迅速比較探測系統的附加噪聲 。

垂直標度設置對噪聲性能的影響

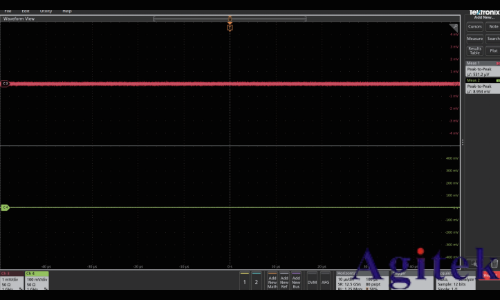

儀器的噪聲性能會隨著垂直靈敏度設置放大而放大， 靈敏度范圍越高，噪聲性能越好。使屏幕上顯示的信 號達到最大，儀器可以提供更高的分辨率，可以更準 確地表示信號。垂直靈敏度范圍越低，信號上呈現的 峰值噪聲就會更多地高于實際情況 。

其他降噪方法

泰克 4、5 和 6 系列 MSO 上的 High Res 等功能允許 用戶使用額外采樣率，來生成分辨率更高的樣點，從 而進一步降低噪聲。它根據當前采樣率應用獨特的有 限脈沖響應 (FIR) 硬件濾波器。這些 FIR 濾波器保持 采樣率一定時的最大帶寬，同時抑制假信號。與其他 波形平均方式相比，High Res 模式的優勢是可以實時 操作，從而可以進行瞬態事件和單次測量。

使負載達到最小

探頭阻抗對低噪聲紋波探頭測量有什么影響

在進行功率完整性測量時，探測低噪聲紋波探頭的挑 戰在于選擇的探測方法既要能夠看到 DC 電源上的高 頻 AC 成分，又要注意不會給信號的 DC 部分帶來太 多負載，以免測量不準確或干擾器件操作。高阻抗探 頭為 DC 情況提供了**負載，但通常會帶來過多的 噪聲，而且沒有必要的帶寬來查看關心的高頻事件， 同時還會給信號帶來 DC 耦合。50W 傳輸線為低噪聲 紋波探頭上的高頻信號提供了完美的負載，但承擔著 DC 信號低阻抗分壓器的職責。

進行低噪聲紋波探頭測量時使用的理想探頭應在 DC 中提供非常高的電阻，在 AC 中提供 50W 傳輸線。泰 克 TPR4000 和 TPR1000 低噪聲紋波探頭提供了 50 kW 高 DC 阻抗，并在更高頻率時跳變到 50W。這同時 實現了兩大優勢，避免了其他探測方案的局限性。

小結

隨著功率完整性需求不斷提高，低噪聲紋波探頭分 析將繼續作為工程師使用的一項重要工具。泰克 TPR4000 和 TPR1000 采用專門設計，解決了查看 DC 電源時面臨的獨特的測量和連接挑戰。這些設備與泰 克示波器的捕獲和測量功能相結合，為工程師提供了 完美的低噪聲紋波探頭分析工具。
