衰落的定義

多徑效應是幾乎所有類型接收機面臨的主要問題。一般來說，這些是經過不同時間延遲的反射和散射信號，它們在原始傳輸信號到達后再到達接收機。

每個多徑信號都包含一系列與原始信號不同的失真組合——包括時延、相移、幅度變化和多普勒頻移。當這些多徑信號與直射信號（LOS，視距信號）以建設性或破壞性方式疊加時，接收端會表現出稱為衰落（或多徑衰落）的現象。

圖1展示了一個簡單的多徑場景：汽車內的接收機接收到三個信號——直射信號、來自建筑物的反射信號以及來自路標的散射信號。實際中，影響衰落的主要因素包括：反射、衍射、散射、多普勒頻移（由移動物體引起）、陰影衰落、吸收和折射。以下逐一分析這些因素。

圖1：接收機看到的信號包括原始直射信號、反射信號和散射信號，這些信號之間的相互作用導致了衰減的發生。如果汽車正在移動，信號還會受到多普勒效應的影響，導致信號頻率的變化。這種變化會進一步影響信號的衰減和接收機的性能。

01反射

無線電波在空氣中傳播時，部分信號會從發射端到接收端路徑上的高密度物體表面反彈（見圖1）。這種現象在時域和頻域中均表現出復雜性，涉及不同路徑長度導致的時延、反射引起的相位變化（如相位反轉）等。在數字調制系統中，由此產生的時序誤差會導致碼間干擾（ISI），其作用類似于噪聲，從而降低通信可靠性。

02衍射

盡管直覺上不明顯，但射頻信號在遇到障礙物（如墻壁或拐角）或開口時會發生彎曲。這種現象可以用菲涅爾的理論來解釋，即波前上的每一點都可以被視為一個新的波的源點（圖2）。通過公式可基于距離和波長預測并建模這種行為：

Δ?：兩束波的相位差

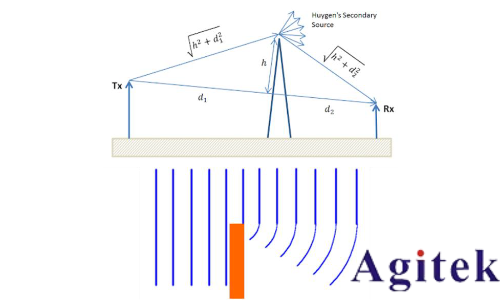

圖2：當波前穿過橙色墻體時，產生的衍射現象可能導致接收端出現額外的衰落效應。

03散射

當無線電波遇到粗糙表面時，會像臺球母球撞擊一組子球那樣，向多個隨機方向擴散或"散射"。那么表面需要多"粗糙"才會引發散射呢？對于射頻信號的波長而言，幾乎所有物體都會造成一定程度的散射：路燈、道路標志牌、樹葉、茂密的灌木叢等等。其最終效應是增加了多徑反射信號到達接收機的可能性。

04多普勒頻移

如果您曾遇到過鳴笛的急救車輛從身邊駛過，您會感受到相對速度引起的頻率升高和降低——這就是多普勒頻移（圖3）。類似現象也發生在射頻信號的直射和反射過程中，無論移動物體是發射端、接收端還是傳輸路徑上的其他物體。

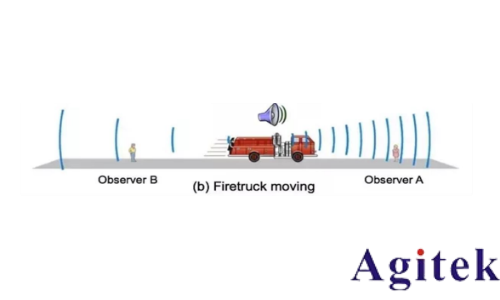

圖3：對于兩名靜止的觀察者而言，由于消防車的相對運動，他們聽到的警笛聲頻率會呈現降低（觀察者B）或升高（觀察者A）的現象。

05陰影衰落

在發射機到接收機的路徑上，建筑物或山丘等大型靜止物體會投射出一個射頻陰影，遮蔽主信號。陰影衰減會導致接收功率的隨機變化，這種現象可以使用平均值為零的高斯分布或鐘形曲線來建模（圖4），以描述接收功率的變化規律。

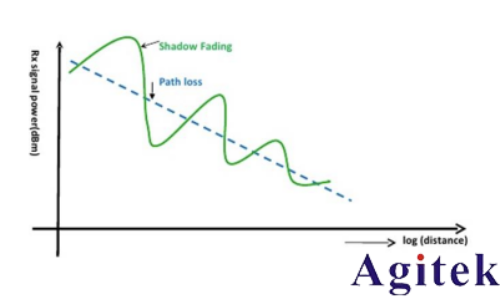

圖4：陰影衰落可視為路燈、標識牌、樹木等物體散射射頻能量所產生的次級效應。由此導致的路徑損耗會隨收發信機之間距離的對數值而變化。

06折射

如同光線穿過棱鏡或透鏡，某些材料會使入射射頻信號在從一種介質進入另一種介質（如空氣到玻璃、空氣到水）時改變方向。完整的衰落模型需考慮此類效應。

07吸收

在傳輸路徑中，水（如雨、雪）和其他材料會吸收射頻能量，從而衰減所有接收信號——包括原始信號、反射信號、衍射信號、散射信號、陰影信號或折射信號。這種效應在11 GHz以上頻段（衛星通信中使用的Ku波段起始頻率）尤為顯著。

PART-02
衰落場景測試

當信號在無線通信道路上遭遇反射、衍射、散射等“絆腳石”時，接收機的性能可能瞬間崩塌。為確保設備在正常工作中的可靠性，我們采用兩種信號類型對接收機進行測試：理想信號和失真信號。

理想信號用于驗證接收機性能是否符合設計目標或公開規格參數。此類測試要求對信號純度進行精確控制，包括標準化的調制信號，常見于設計實驗室和生產線的測試環節。

實際應用場景中，設備接收到的信號會受到發射端失真和物理信道損傷的雙重影響（即發射機損傷和信道損傷）。通過使用可精確控制的失真信號進行測試，可確保接收機在日常運行中保持預期性能。這類測試通常在設計驗證階段實施。

01集成衰落測試

對通信系統最有效的測試方法是以理想信號為基礎，疊加衰落效應后直接輸入接收機。這種測試方案稱為集成衰落測試，需借助矢量信號發生器實現。這種方法可以模擬現實世界中的信號傳輸情況，幫助設計人員和工程師評估接收器的性能并優化其設計。

02集成衰落測試解決方案

雖然直接在真實環境中使用空中傳輸?shù)母鞣N信號來測試接收機頗具吸引力，但這種方法存在明顯缺陷——"野外測試"既不可控也難以復現。取而代之的，是使用集成衰落測試，即在實驗室環境中通過生成理想信號，再疊加典型運行中可能出現的各類損傷和失真，從而構建出最具可重復性的非理想條件測試方案。采用R&S?SMW200A矢量信號發生器配合R&S?SMW-B15寬帶衰落模擬器，即可高效實現這一目標。

R&S?SMW200A能夠滿足多種測試系統和應用場景的性能與功能需求。在開發和驗證階段，無論是元器件、模塊、手機還是完整基站等各類被測設備，該設備都能以卓越性能輕松生成所需測試信號。憑借靈活的模塊化設計，該儀器可配置為從經典單通道矢量信號發生器到多通道MIMO接收機測試系統等多種應用方案（如圖5所示）。

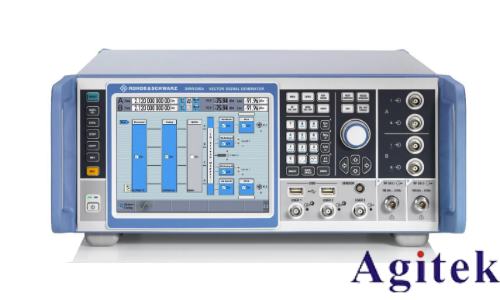

圖5：R&S?SMW200A可配置為最高44GHz輸出頻率、2GHz調制帶寬及800MHz衰落帶寬的工作模式。其可選第二射頻通道支持高達20GHz頻率范圍，最多可配置8個獨立基帶，該通道既可用作干擾源，也可用于擴展衰落信道。

結 語

在無線通信系統中，衰落效應是信號傳輸質量的核心威脅。從城市樓宇的密集反射到高速移動引發的頻移畸變，各類衰落因素時刻威脅著通信的穩定性。為確保設備在復雜環境中的可靠性，實驗室級的衰落測試成為破解這一難題的關鍵。

當衰落場景模擬技術集成于高端矢量信號發生器時，衰落測試能夠全面評估以下要素：

直射信號(LOS)質量

干擾信號影響

多種信道損傷：包括反射、衍射、散射、多普勒效應、陰影衰落、折射及吸收

R&S?SMW200A矢量信號發生器是此類應用的行業標桿設備。如需了解該儀器、可選寬帶衰落模擬模塊及相關軟件功能的詳細信息，歡迎咨詢安泰測試。
