此示例將向您展示如何使用 AFG31000 系列任意函數發生器生成具有復雜時序的長波形或波形。在串行總線中生成脈沖串或數據包即是一個此類應用示例。

“高級”模式每通道提供 16MB，提供擴展至 128MB 的選項，并支持 256 個排序條目。您可以通過使 用重復、等待、跳轉、轉到來執行的分支，或者通過使用外部觸發輸入、手動觸發、定時器和 SCPI 命 令執行的觸發事件來控制儀器中的波形。

此應用示例演示如何編譯含三個條目的簡單序列，以及如何更改它們在儀器上的顯示方式。

設備清單

? 一臺 AFG31000 系列任意波形發生器產品

? 一臺 4 通道示波器

? 三根 BNC 轉 BNC 電纜

進行高級模式連接

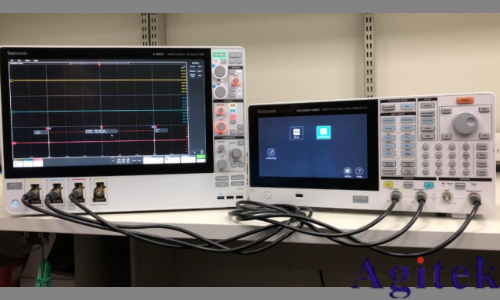

1. 將儀器上的 CH1 輸出、CH2 輸出和觸發輸出連接到示波器上的 CH1、CH2 和 CH3。

2. 將示波器的觸發源設置為 CH3。

使用高級模式

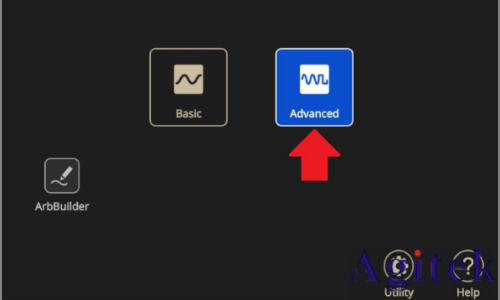

如果沒有顯示主頁，請按前面板上的主頁按鈕。

1. 從屏幕底部向上滑動以顯示設置欄，然后選擇序列。

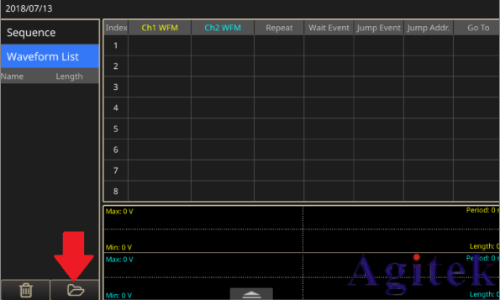

2. 從波形列表中選擇打開（文件圖標）以添加波形。

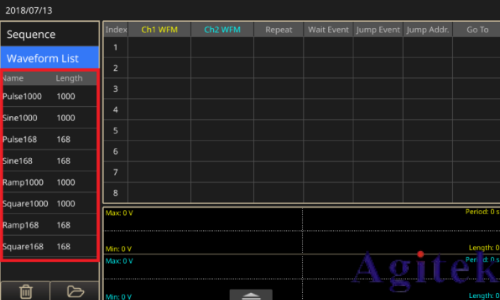

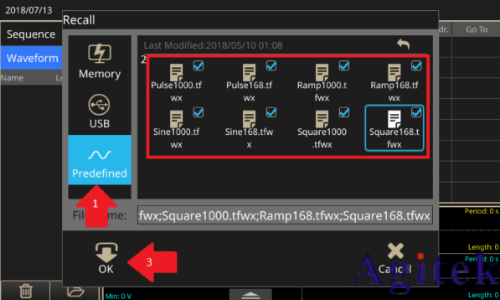

3. 選擇預定義以查看內置波形。全部選中它們，然后單擊確定按鈕將其添加到波形列表中。波形將添 加到波形列表中。

     4. 您可以將列表中的波形拖放到序列條目中。

5. 單擊最后一個條目的轉到字段，然后將其從“下一個”更改為 1。這使得序列在所有波形運行時返 回到第一個條目，并無限地重復該過程。

6. 將第二個和第三個條目的重復次數更改為您所需的任何數字。不要將重復次數設置為無限，否則它們 將無限重復。將條目一的重復數保留為一。在下一步中，您為此條目設置一個觸發示波器的標記。

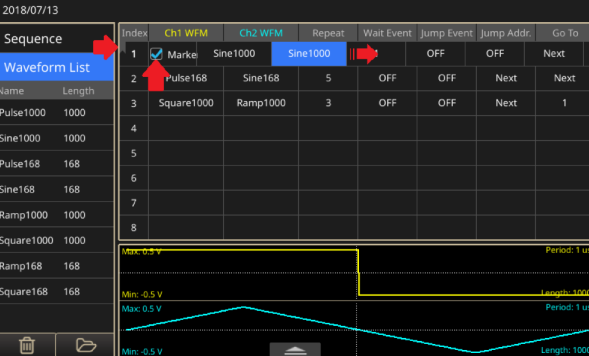

7. 從左到右滑動一個條目以顯示選擇框，然后選擇此框。當波形運行時，這會從儀器上的觸發輸出端 口生成 50％ 的占空比脈沖。

8. 選擇前面板上的打開按鈕打開 CH1 和 CH2 輸出，然后選擇運行以啟動序列。

9. 調整示波器以觀察 CH1 和 CH2 上的輸出波形。CH3 是觸發源。

10. 從屏幕底部向上滑動以顯示設置欄，選擇 CH1 選項卡并將縮放更改為 50％。這會將 CH1 的輸出 幅度更改為原始設置的 50％。

11. 選擇定時選項卡，將采樣率從 1 GHz 更改為 500 MHz。這會將輸出頻率更改為原始設置的一半。

12. 在前面板上選擇運行按鈕兩次以停止并重新運行序列。需要再次運行序列才能使設置更改生效。

13. 示波器顯示 CH1 在頻率和幅度上的變化。

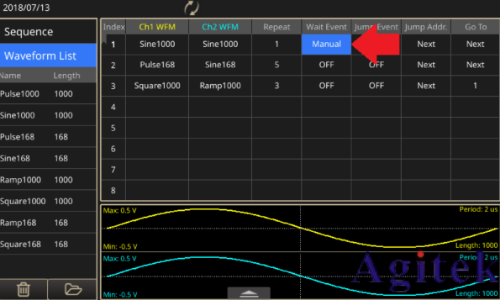

14. 選擇索引 1 上的條目的 Wait Event 字段，然后從觸發事件菜單中選擇手動。

15. 在前面板上選擇運行按鈕兩次以停止并重新開始運行。觀察示波器，在選擇單觸發模式之前不會顯 示波形。

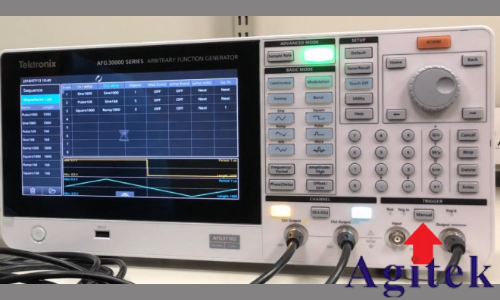

16. 選擇前面板上的手動觸發按鈕。整個序列將輸出一次，然后等待下一次觸發。

17. 示波器上將顯示單觸發波形。
