該應用程序說明了如何使用內置數字下變頻器和 頻譜視圖的4/5/6 系列混合信號示波器。這項專 利技術使您能夠同時查看所有模擬信號的模擬和 頻譜視圖，并在每個領域中擁有獨立控制。頻譜視 圖使基于示波器的頻域分析像使用頻譜分析儀一 樣簡單，同時保留了將頻域活動與其他時域現象相 關聯的能力。

電磁兼容性（EMC）及相關的電磁干擾（EMI）必須在營銷 商用或消費類電子產品以及軍事和航空航天設備階段之 前解決。將EMC 或EMI 合規性通常留到項目的最后階段， 而最后時刻的失敗往往會導致進度延誤、額外成本和對 工程團隊的壓力。擁有合適的工具和技術可以幫助及時 解決問題并快速應對突發狀況。

簡而言之，輻射排放是輻射電場的測量，而傳導排放是 產品、設備或測試系統中傳導的EMI 電流的測量。全球 范圍內對這些排放的上限有規定，取決于設備設計用于 的環境。

如今，隨著消費類電子產品的多樣化，包括無線和移動設備， 設備之間的兼容性變得更加重要。產品不得相互干擾（輻 射或傳導排放），并且必須設計成對外部能源源免疫。大 多數國家現在都強制對產品進行各類EMC 標準測試。

基本定義

讓我們從一些基本定義開始，EMC 和EMI 之間存在微妙 的區別。

EMC 意味著正在開發的設備與預期的操作環境兼容。 例如，當在軍用車輛上安裝了一個堅固的衛星通信系 統時，即使在其他高功率發射機或雷達附近，它也必 須能夠正常工作。這意味著在密集環境中具有輻射和 免疫兼容性。這通常適用于軍事和航空航天產品和系 統，以及汽車環境。輻射發射通常在1 米的測試距離 上測量。

EMI（有時也稱為射頻干擾或RFI）更關注產品對現有 無線電、電視或其他通信系統（如移動電話）的干擾。 在美國之外，它還包括對外部能源源的免疫，例如靜電 放電和電力線瞬變。這通常適用于商業、消費者、工業、 醫療和科學產品。輻射發射通常在3 米或10 米的測 試距離上測量。本應用程序說明將專注于EMI 故障排 除。

EMI 故障排除

EMI 故障排除的三個步驟過程

許多產品設計師可能熟悉近場探針如何用于識別PC 板 和電纜上的EM“I 熱點”，但可能不清楚接下來該怎么做。 我們以泰克頻譜視圖在6 系列混合信號示波器上的使用 為例。以下是一個簡單的三步EMI 故障排除過程。

第一步 - 使用近場探針（H 型或E 型）識別PC 板和內部 電纜上的能量源和特征發射特性。能量源通常 包括時鐘振蕩器、處理器、RAM、D/A 或A/D 轉 換器、DC-DC 轉換器和其他產生高頻率、快速 邊沿、數字信號的源。如果產品包括屏蔽外殼， 探測其他接縫或孔隙的泄漏。記錄每個能量源 的發射特性。

第二步 - 使用電流探針測量高頻電纜電流。請記住，電纜 是最可能輻射射頻能量的結構。沿著電纜來回 移動探針，以最大化最高諧波電流。記錄每根電 纜的發射特性。

第三步 - 使用附近的天線（通常是1 米測試距離）確定哪 些諧波信號實際上在輻射。記錄這些諧波并與 近場和電流探針電纜測量進行比較。這將幫助 您確定最有可能與電纜或接縫耦合并輻射到天 線的能量源。

步驟1 - 近場探測- 大多數近場探測套件都配備了E 場 和H 場探頭。選擇H 場或E 場探頭取決于您將要探測的 是電流 - 即高di/dt -（電路走線，電纜等）還是電壓 - 即 dV/dt -（開關電源等）。大多數故障排除都是使用H 場 探頭進行的，因?yàn)槲覀兺ǔ?duì)追蹤高頻次諧波電流感興 趣。直徑較小的探頭提供更高的分辨率，但可能需要預放 大來增強其信號。然而，H 場和E 場探頭都可用于定位屏 蔽外殼中的漏洞或間隙。

從較大的H 場探頭開始，圍繞產品外殼、電路板和連接 的電纜進行嗅探。目標是識別主要的電磁干擾源和主導 的窄帶和寬帶頻率。記錄觀察到的位置和頻率特征。當 您聚焦于源時，您可能希望切換到中等大?。? 厘米）的 H 場探頭（圖1），這將提供更高的分辨率（但稍微降低 靈敏度）。您可能會發現大多數探測最終都是使用這個探 頭。

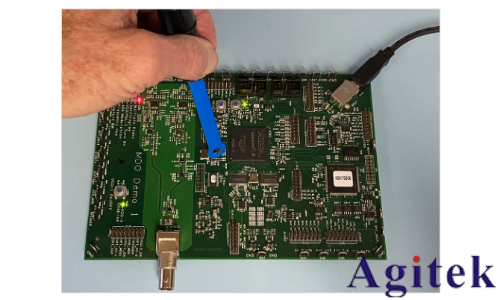

圖1. 使用近場探頭有助于確定可能的輻射源

此外，請注意，當H 場探頭的平面與走線或電纜平行時， 它們最敏感（會耦合最多的磁通量）。最好將探頭放置在 PC 板的平面的90 度位置。請參見圖2。

圖2. H 場探頭在與電路走線或電纜的相對定位時提供**靈 敏度，因?yàn)樗鼈兺ㄟ^(guò)環收集最大的磁通線

請記住，不是所有位于電路板上有高頻能量源實會產生 輻射！輻射需要與“天線狀”結構（例如I/O 電纜、電源電 纜或屏蔽外殼中的縫隙）某種形式的耦合。

在電路板級別應用潛在修復措施時，請務必用膠帶固定 近場探頭，以減少探頭尖端的物理位置變化。請記住，我 們主要關注在應用修復措施時的相對變化。

步驟2 - 電流探針測量- 接下來，使用高頻電流探針測 量附加的共模電纜電流（包括電源電纜），例如Com- Power CLCE-400 或同等產品（圖3）。記錄頂部幾個諧 波的位置，并與近場探測確定的列表進行比較。這些諧 波最有可能會輻射并導致測試失敗，因?yàn)樗鼈兞鹘?jīng)類似 天線的結構（電纜）。

請注意，只需要5 到8μA 的高頻電流就能使FCC 或 CISPR B 類測試限值失效。使用制造商提供的傳輸阻抗 校準曲線將幫助您計算探針端口處的分析儀電壓對應的 電流。

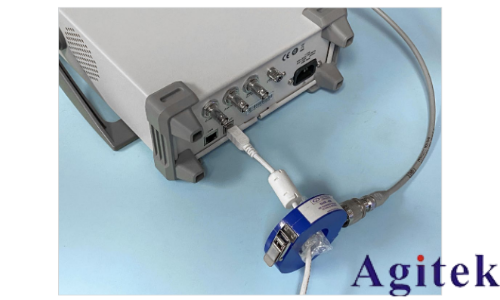

圖3. 使用電流探頭測量在I/O 和電源電纜上流動的高頻電流

將電流探針來回移動以最大化諧波是個好主意。這是因 為一些頻率將在不同位置共振，這是由于電纜上的駐波 引起的。

還可以根據線纜中流動的電流來預測輻射的E 場強度 （V/m），假設長度在關注頻率下是電氣性短的。這在高 達200MHz 的頻率下對1m 長的電纜已被證明是準確的。 有關詳細信息，請參閱參考文獻1、2 或5。

步驟3 - 使用近距天線故障排除 - 一旦產品的諧波特性 完全表征，就該看看哪些諧波實際上會輻射。為此，我們 可以使用連接到距產品或待測系統至少1m 遠的未校準 天線的4/5/6 系混合示波器測量實際的輻射（圖4）。通常， 這將是來自附加的I/O 或電源電纜以及屏蔽外殼的接縫 或孔隙的輻射。將這些數據與近場和電流探針的數據進 行比較。實際測量的輻射應該能夠指示能源源頭，正如先 前探測所確定的那樣。

圖4. 典型的輻射發射故障排除測試設置。天線與被測設備之 間的距離約為1 米

嘗試逐個拔掉電纜來確定電纜輻射是否是主要問題。您 還可以嘗試在一個或多個電纜上安裝鐵氧體扼流圈進行 測試。使用近場探頭確定屏蔽外殼的接縫或開口是否也 存在泄漏。

一旦確定了發射源，您可以利用您對濾波、接地和屏蔽的 知識來減輕問題輻射。嘗試確定從產品內部到任何外部 電纜的耦合路徑。在某些情況下，電路板可能需要通過優 化層堆疊或消除高速信號跨越返回平面間隙等方式進行 重新設計。通過使用一定距離外放天線實時觀察結果，減 輕階段應該會迅速進行。

基本定義

基本展示諧波使用頻譜視圖和諧波的時間相關分析可能 是解決電磁干擾發射問題最有用的兩種技術。對于輻射 和傳導發射故障排除，請按照上述所述的三步流程進行。

商業或消費產品的輻射發射測試是根據國際標準CISPR 11 或32 進行的，通常是最高風險的測試。

大多數產品將在30 至1000MHz 范圍內輻射。最好的第 一步是執行高達500MHz 的初始掃描，因?yàn)檫@通常是數 字諧波的最嚴重情況。您還希望至少記錄高達1 千兆赫 （或更高）的發射，以便表征任何其他主要發射。一般來 說，減輕較低頻率的諧波也將減少更高的諧波。

在4/5/6 系混合信號示波器上設置頻譜視圖以進行一般 輻射發射故障排除

將您的近場探頭連接到通道1，雙擊通道1 圖標來打 開它。接著，再次雙擊圖標以打開菜單面板。將探頭阻 抗設置為50 歐姆。

使用近場探頭，在待測電路板上找到一個樣本信號，并 調整垂直、水平和觸發電平以獲得穩定的波形。

在通道1 圖標打開時，點擊頻譜視圖選擇以打開面板 并顯示選項。打開顯示，并將單位設置為dBuV。打開 Normal 和Max Hold 框。Max Hold 表示最大頻譜幅 度作為參考，有助于與當前測量的頻譜進行比較。單擊 或點擊菜單外部以關閉。

雙擊頻譜菜單（屏幕右下角）。對于一般故障排除，讓 我們將頻譜視圖頻率設置為DC 至500 MHz。為此， 將中心頻率設置為250 MHz，帶寬設置為500 MHz。 只需雙擊每個選擇框以打開數字鍵盤。對于大多數窄 帶諧波，從10 到20 kHz 開始使用分辨帶寬。

您可以捏或展開垂直刻度以顯示可讀的頻譜。

請注意，標記閾值可以自定義，并且可以添加調用以記 錄您的設置細節，包括箭頭、框和用戶可定義文本。

在有足夠的電源線過濾的情況下，傳導發射通常不是問題， 但許多低成本電源供應器缺乏良好的過濾。一些普通的 “無名”電源供應器根本沒有過濾！

對于商業或消費產品的傳導發射測試是根據國際標準 CISPR 11 或32 執行的，并需要在線阻抗穩定網絡（LISN） 位于交流線（或直流）電壓源和待測產品之間（圖5）。 4/5/6 系列混合信號示波器連接到50 歐姆端口，傳導的 射頻噪聲電壓將顯示出來。不同型號的LISN 適用于交流 或直流供電。

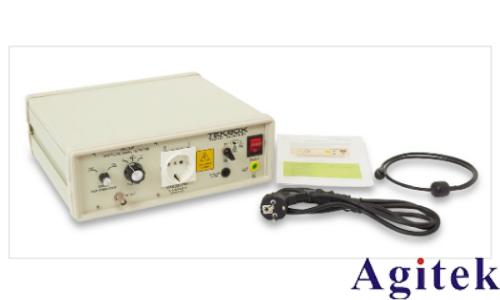

圖5. 典型的線路阻抗穩定網絡（LISN）用于將線纜傳導 的電磁干擾耦合到頻譜分析儀。照片由Tekbox Digital Solutions 提供。

根據圖7 中所示的CISPR 11 或32 標準，理想情況下， 您會根據這些標準設置測試。被測試設備（EUT）放置在 一個高80 厘米的木桌上，地面上有一個接地平面。LISN 與接地平面連接，并與EUT 以及4/5/6 系列MSO 與頻 譜視圖連接。

故障排除進行的輻射發射測試將在本應用說明中進行描 述，但描述會更簡略，因?yàn)樵撨^(guò)程基本上與輻射發射測試 相同。

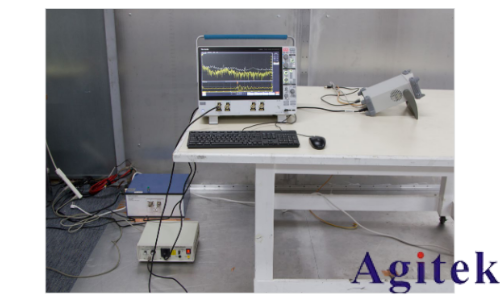

圖6. 典型的傳導發射測試設置

連接線阻抗穩定網絡（LISN），例如Tekbox TBLC08，并 將其放置在待測試的產品或系統與帶頻譜視圖的4/5/6 系列MSO 之間。在桌面故障排除時，最好鋪一層鋁箔作 為接地平面。使用銅箔帶將LISN 與鋁箔連接。將被測設 備與接地平面隔離。注意側邊欄中連接的順序！

注意: 通常在將LISN 連接到示波器之前，先給被測 設備上電非常重要。這是因?yàn)樵谏想姇r(shí)可能會產生大 的瞬態，可能會損壞示波器的敏感輸入前置放大器級。 請注意，TekBox TBLC08 LISN 具有內置的瞬態保護。 并非所有產品都有……您已被提醒過了！

設置頻譜視圖以進行一般傳導發射故障排除

使用類似的步驟設置頻譜視圖以顯示0 至30 MHz 的頻 率。將中心頻率設為15 MHz，帶寬設為30 MHz，分辨帶 寬設為9 或10 kHz。上電被測設備，然后將LISN 的50 歐姆輸出端口連接到示波器。請注意，諧波頻率通常在較 低（kHz）頻率處非常高，并逐漸減小至30 MHz。確保這 些更高的諧波頻率不會使示波器過載。根據需要調整垂 直刻度或在Tekbox TBCL08 LISN（如圖6 左下角所示） 上選擇瞬態保護器，其中包括10 dB 衰減器。

頻譜視圖將捕獲峰值檢測到的諧波，所需的測試限制將 以平均或準峰值的形式給出，因此您將無法直接將測量 數據與實際測試限制進行比較。但是，您至少能夠確定 潛在的問題區域。故障排除諧波頻率的過程類似于之前 描述的輻射發射測試。

分析收集的數據

請記住，并非所有近場信號都會耦合到“天線狀”結構并 輻射。請注意，在許多情況下，兩個或更多源將產生相同 的（或全部的）諧波。例如，25 MHz 時鐘和100 MHz 時 鐘都可以產生100、200、300 MHz 等的諧波。通常情況下， 您需要修復多個源以消除單個諧波。頻譜視圖包括一些 強大的數據捕獲和文檔功能，將有助于加快從步驟1 到 3 的數據收集過程。

在分析諧波并確定最可能的源之后，下一步是確定從源 到產品外的耦合路徑。通常情況下，實際輻射結構是I/O 或電源電纜。有時，是泄漏的接縫或開口（例如顯示器或 鍵盤）。

<p存在四種可能的耦合路徑：傳導、輻射、電容和感應。后 兩者（電容和感應）被稱為“近場”耦合，源和受影響者之="" 間距離的微小變化應該會在輻射能量中產生較大的影響。="" 例如，將一根排線路徑安排得太靠近電源散熱器（電容耦="" 合，或dv="" dt）并導致輻射發射的情況，只需將排線路徑="" 移開離附近的散熱器更遠，問題就能得到解決。感應耦合="" （di="" dt）在源和受影響電纜之間也可以通過重新布線來="" 減少。這兩種內部耦合機制（或類似的pc="" 板設計問題）="" 可能導致傳導發射（通過電源電纜）或輻射發射（i="" o="" 或="" 電源電纜充當天線或外殼接縫="" 開口）。在許多情況下，="" 這僅僅是由于電纜屏蔽與屏蔽外殼的粘合不佳或i="" 電源端口缺乏共模濾波器而導致輻射發射。<="" p="" style="box-sizing: border-box;">

通常，在故障排除發射問題時，您可能已經進行了正式的 合規性測試，并知道諧波超限的程度。因此，在故障排除時， 重要的是相對測量通常比絕對測量更重要。也就是說，如 果我們知道某些諧波超出限制5 到10 dB，目標就是將 這些諧波至少減少到這個水平或更低，以確保安全余量。 因此，不需要校準天線，因?yàn)橹挥邢鄬?duì)變化才重要。天線 也不一定需要調諧到諧波的頻率。重要的是，來自EUT 的諧波含量應該很容易看到。

境信號考量

一個問題是，當在沒有屏蔽房間或半吸聲室之外進行測試時，您會立即遇到的問題是來自FM 和電視廣播發射機、 蜂窩電話和雙向無線電等信號源的環境信號數量。當使用電流探頭或外部天線時，這尤其是一個問題。如果只 有一些諧波需要關注，通常更容易縮小頻譜分析儀上的頻率范圍以“放大”特定的諧波頻率，從而消除大部 分環境信號。一個常見的例子是區分10 0 MHz 時鐘諧波和99.9 MHz FM 廣播頻段頻道。如果諧波是窄帶 連續波（CW），部分隱藏在調制頻率中，則減小分辨帶寬（RBW）也有助于幫助。如果諧波是窄帶連續波（CW） 部分隱藏在調制頻率中，那么減小分辨帶寬（RBW）也可以幫助分離諧波。只需確保減小RBW 不會同時減小 諧波的幅度。

通常，了解整個感興趣頻段內環境信號的“大局”是很重要的。為了使用頻譜視圖考慮環境信號，首先關閉被測 試設備并設置所需的頻譜范圍和跨度。在本例中，我們將使用100 MHz 的中心頻率和200 MHz 的頻譜范圍。 對于一般故障排除，10 kHz 的分辨帶寬可能是一個很好的起點，以清晰地解析諧波。然后，通過使用文件 > 另存為 > Ch1 > S V_Normal > 然后輸入文件名 > 保存（圖A）將頻譜圖保存為環境基準。

圖A. 在待測設備關閉的情況下，使用“SV_Normal”保存環境頻譜

這將記錄各種廣播電臺、雙向無線電、數字電視和手機信號。使用召回 > 波形 > 選擇文件名 > 召回（圖B）來回憶 保存的波形。然后，打開待測設備并保存一次掃描以記錄環境信號和待測設備信號。最終，您將獲得類似于圖C 的屏幕。

圖B. 調用已保存的環境圖

您會注意到在FM 廣播波段（88-108 MHz）、數字電視波段（470 至608 MHz）和手機波段（一般為1000 MHz 以
下的600 至850 MHz）周圍有許多活動。有關美國手機頻段的更多詳細信息，請參考參考文獻6。

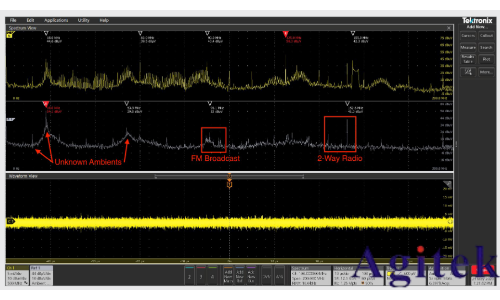

圖C– 示例中顯示了環境測量（灰色）和待測設備掃描（黃色）。通過視覺對比不同之處，可以發現待測設備的諧波

這種技術并非絕對可靠，因?yàn)榭赡軙?huì)有未被環境捕獲的其他雙向無線電傳輸，但它仍會讓您對來自待測設備的信 號有一個很好的了解。要確認諧波頻率是否來自被測設備，您可能需要偶爾將其關閉。

時間相關故障排除

如果無法穩定時間域波形，并且信號“混亂”，但以固定 脈沖到達（對于數字總線或物聯網/ 無線電路非常常見）， 請嘗試測量脈沖之間的周期并設置Holdoff 時間以穩 定觸發器。如果這樣做不起作用，您還可以停止采集以 分析存儲的波形數據。

一旦實現穩定波形（或停止采集），然后您可以將縮放 旋鈕（右下角）順時針旋轉以放大時間域波形。這將自動 在底部顯示放大的波形。注意到頻譜時間（一個根據縮 放比率和RBW 變化大小的彩色框）出現在時間域波形 上。通過縮小這個框并用手指或鼠標抓住它，您將看到 頻率域上的效果，這取決于時間域采集中框的位置。通 過將其放置在時間域波形的某些部分上，您可能能夠觀 察頻譜圖上的時間相關性。請參考圖8 和9，了解示波 器顯示屏上頻譜時間的示例。

作為示例，我們將測量作為安全入口訪問的指紋掃描儀 中DDR RAM 總線噪音（圖7）。這塊存儲芯片旁邊直接 連接著一根柔性電纜，它與數據總線耦合并發出定期的 電磁脈沖。經常情況下，數字活動的脈沖會產生強烈的 諧波含量。

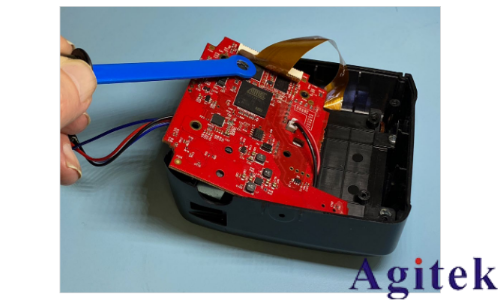

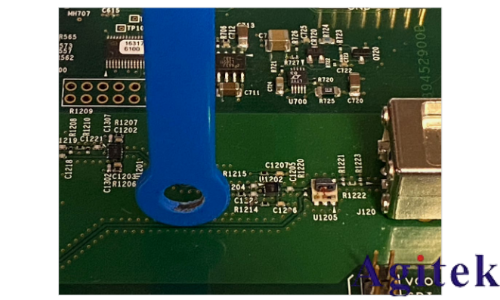

圖 7. 對 DDR RAM 內存 IC 進行近場探測，該 IC 位于 LCD 顯 示器的柔性電纜旁邊。由于密切耦合，電纜會起到輻射天線的 作用

調整水平時間基準，使時間域屏幕顯示多個噪聲突發。 調整觸發電平以獲得穩定的顯示，或者簡單地使用前面 板按鈕（右上角）的運行 / 停止來停止采集。然后，使用 右下方的變焦旋鈕順時針旋轉來放大波形。

注意當您放大時，變焦窗口會逐漸變短。通過用鼠標或 手指抓住這個變焦窗口并沿著時間域波形來回滑動，您 將能夠看到對時間域波形各部分諧波的影響。通過這個， 您可能能夠推斷出這些突發的起源并應用一些緩解措 施。圖 8 和圖 9 展示了時間域波形的不同部分如何影響 諧波含量，以及頻譜視圖窗口如何更新以顯示與所選頻 譜時間相關的頻譜含量。在脈沖的前沿，諧波增加了 20 分貝。

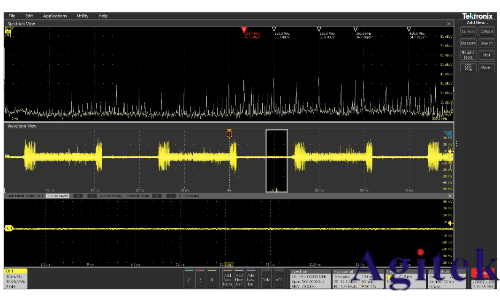

圖 8. 將縮放窗口定位在時間域波形的相對安靜部分

圖 9. 當頻譜時間移至?xí)r間域中的嘈雜數字脈沖時，電磁干擾增加了 20 dB。 通過頻譜時間，可以分析這種電磁干擾脈沖是否會耦合到電纜并輻射

硬件觸發故障排除 - 泰克 4/5/6 系混合信號示波器具有 通過 RFVT 選項啟用的 RF 與時間硬件觸發選項，可在 觸發圖標中找到（RF 與時間跟蹤 必須處于活動狀態才 能呈現觸發選項）。

幅度與時間 - 在單獨的圖中顯示 RF 幅度與時間。

頻率與時間 - 在單獨的圖中顯示 RF 頻率偏移與時間。

相位與時間 - 在單獨的圖中顯示 RF 相位與時間。

這三種情況可以同時顯示，并且可以選擇在 RF 幅度與 時間和 RF 頻率與時間圖上的邊緣、脈沖寬度和超時事 件的硬件觸發。

示例：幅度觸發

幅度與時間觸發測量頻率含量的幅度，并允許在幅度邊 緣、脈沖寬度和超時事件上觸發。當頻率含量可能與某 些諧波條件相關時，例如間歇性向上脈沖的諧波時，這 將很有幫助。

例如，觀察到 35MHz 的諧波使用中等大?。? 厘米）的 H 場探頭偶爾向上脈沖 30 dB。這種間歇性諧波如果耦 合到 I/O 電纜并輻射出去，很容易導致合規性失敗。

假設探頭連接到通道 1。要設置此特殊觸發模式，請雙擊 通道 1 圖標并選擇頻譜視圖。確保它已打開，并打開正常 和最大保持。在 RF 與時間波形部分打開幅度（圖 10）

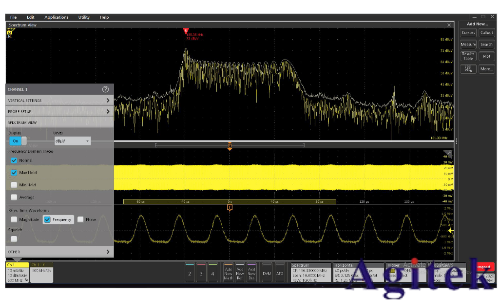

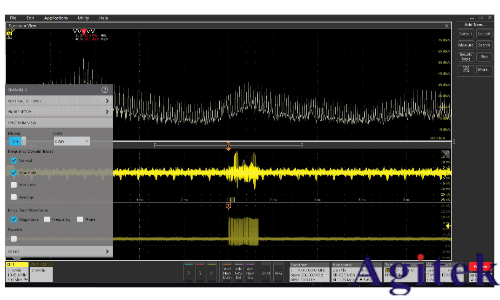

圖 10. 設置頻譜視圖的常規控制

 現在雙擊位于右下角的頻譜控制框，并將中心頻率設置為 100 MHz，帶寬設置為 200 MHz。我本人 還喜歡用垂直 刻度讀取“dBuV”。這將顯示從 0 Hz 到 200 MHz 的頻譜。將分辨率帶寬（RBW）設置為 10 kHz，其余設置保持 默認（圖 11）。

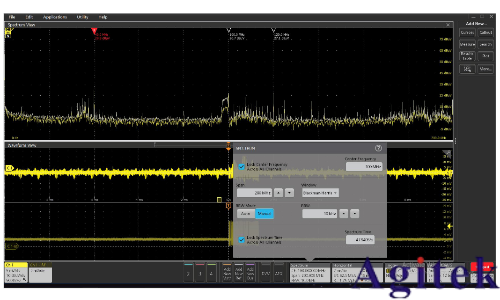

圖 11. 設置頻譜視圖的詳細設置

 最后，雙擊觸發控件（右下角）并將觸發類型設置為邊緣（默認），源設置為通道 1，懸停鼠標或用手指輕點將顯示“Mag_ vs_Time”選項，然后選擇它（圖 12）。確保“Mag_vs_Time”和頻譜視圖已設置，否則此選項將不可用。現在鍵入 所需的觸發值或定位“Channel1-Mag”圖以便看到并調整黃色箭頭（在垂直刻度內）向上，直到觸發參考線位于噪 聲之上且在幅度脈沖內的某處。

Figure 圖 12. 將觸發器設置為幅度與時間

 如果數字脈沖間隔較大，則可能需要調整觸發抑制。在觸發面板中，選擇“模式和抑制”，將觸發模式設置為正常，抑 制設置為時間，并將抑制時間設置為大于您正在隔離的脈沖寬度的值。在這種情況下，脈沖寬度約為 1.3 毫秒，因此 將抑制時間設置為 1.5 毫秒，以確保觸發器在脈沖后長時間重置（圖 13）。

Figure 圖 13. 如有需要，設置保持時間以幫助穩定觸發

注意時間域圖中沿水平軸的小黃色框。這是頻譜時間選擇器，其寬度取決于 RBW。通過抓住頻譜時間框并沿著時間 域圖來回滑動，您將觀察到在頻譜顯示中不同時間的頻率變化。

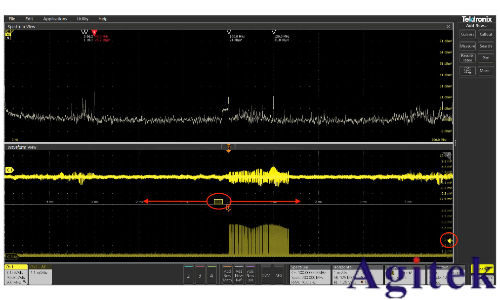

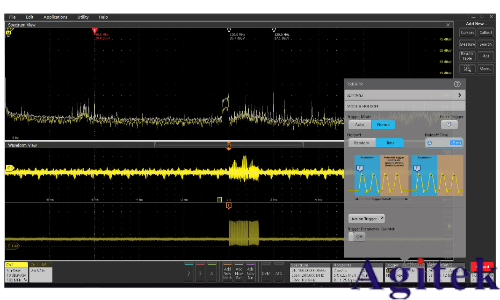

圖 14. 設置幅度觸發級別（用紅色圈起來的黃色箭頭標記）在殘余噪音底部以上并位于幅度脈沖內。 可以用鼠標或手指抓住光譜時間框（用箭頭圈起來的紅色框）并來回滑動以觀察對光譜顯示的影響

例如，將框滑動到脈沖之外，諧波最?。▓D 14），將框滑動到脈沖開始時，諧波達到最大（圖 15）。RBW 越高，頻譜時 間框越寬，但分辨率越低，因此您可能需要進行實驗來優化系統分析。

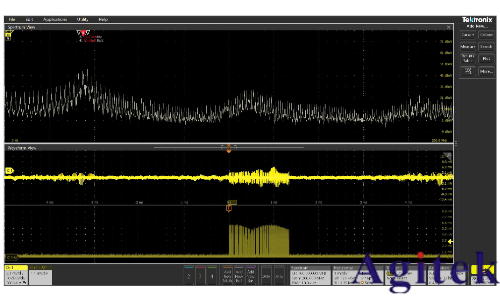

圖 15. 將光譜時間框滑動到脈沖的前部會導致 35 MHz 的諧波（及相關光譜）增加高達 30 dB

通過將示波器探頭插入通道 2 并在電路板周圍探測，您應該能找到與通道 1 上的脈沖相關的其他數字信號，并確定 對 35MHz 諧波進行耦合到電纜或外殼接縫是否存在問題，以及什么措施最適合減少任何耦合。

示例：頻率偏移觸發

頻率偏移與時間觸發測量時間域圖的頻率偏移，并 允許根據偏移（Hz）進行觸發。當頻率域可能與特 定諧波條件相關時，這將很有幫助。

在這個 例子中，我 發現一 個關于 155MHz 的虛假 振蕩，來自一 個 終端不良且以 其開環頻率振蕩的 運算放大器。我可以確定這是一個經典的虛假振 蕩，因?yàn)橛|摸該區域會導致頻率變化，這是由于我 的額外體電容引起的。

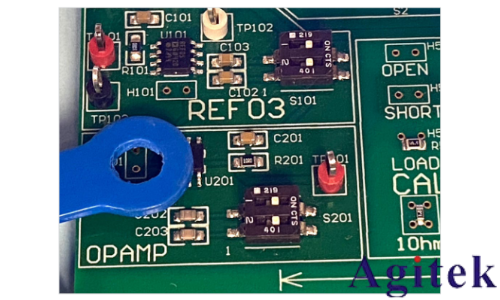

圖 16. 將中等大小的 H 場探頭與運算放大器（U201）松散耦合可觀 察到雜散振蕩

使用通道 1 中的中等大小 H 場探頭并將其放在運 算放大器頂部，讓我們對振蕩進行表征（圖 16）。 為了便于按照流程進行，請從前面板右下角按下“默 認設置”按鈕。然后按下“自動設置”（緊挨著“默 認設置”），以獲取一個穩定的時間域波形而不會 削波。雙擊通道 1 圖標來打開頻譜視圖面板。打開顯示并打開正常和最大保持框。

接下來，打開頻譜視圖設置，并將中心頻率設置為 150MHz，跨度設置為 200MHz，RBW 設置為 10kHz。我們可以在 155MHz 處清楚地觀察到振蕩（圖 17）。

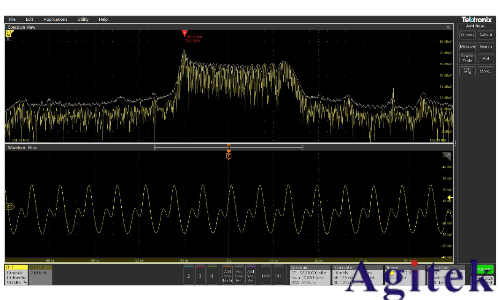

圖 17. 雜散振蕩可以在顯示屏中央輕松觀察到

現在，通過打開頻譜視圖設置并選擇 10 兆赫的跨度和 500 赫茲的 RBW，來放大虛假振蕩，以便清楚地看到頻率響應。 您可能需要通過拖動頻譜視圖將振蕩移回視野中心來將振蕩顯示在屏幕上（圖 18）。

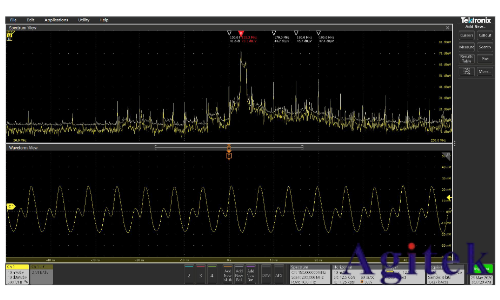

圖 18. 將雜散振蕩放大并置中顯示。我們正在以時間域波形為觸發，可以看到隨著振蕩頻率變化，它在擴展和收縮

現在返回通道 1 >> 頻譜視圖面板，并在 RF 與時間部分選擇頻率。您需要調整波形的垂直刻度并減慢水平刻度時間 基準至 40 us/div，以便輕松查看。這將顯示振蕩的頻率與時間圖（圖 19）。

圖 19. 在光譜視圖面板的 RF versus Time 部分中選擇頻率框

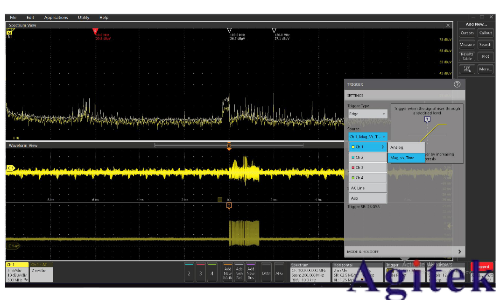

現在，打開觸發面板并選擇通道 1 >> 頻率 _vs_ 時間（圖 20）。這將允許在顯示底部的頻率偏移與時間波形上進 行觸發。調整觸發電平（黃色箭頭）以穩定 RF 頻率與時間波形在您的顯示器上。您也可以選擇使用運行 / 停止按鈕 （右上方）停止采集。

圖 20. 打開觸發面板并選擇“Freq_vs_Time”觸發

請注意，155.34 MHz 處的較低峰值高于 157.55 MHz 處的右側峰值（圖 21）。在屏幕底部查看頻率與時間圖表顯 示約 +1.5 MHz 的峰值偏差和約 -1 MHz 的較低偏差。這個差異大致對應于兩個端點頻率之間的差異，如標記所示 的 157.55 - 155.34 = 2.21 MHz。請注意，頻率偏差圖（紅色框）在較低的 -1 MHz 處停留的時間比在 +1.5 MHz 處多， 這就是為什么較低頻率峰值高于另一個的原因。所有標準的時間和頻率測量結果都可以添加到 RF vs Time 圖中， 并顯示在屏幕右側的測量結果圖標中。

圖 21. 對雜散振蕩進行頻率偏移分析表明偏移約為 2.2 MHz，并且振蕩在較低頻率（155.5 MHz）停留的時間比較高頻率（157.2 MHz）長

最終，通過在運算放大器上添加輸出電容來控制開環增益，輕松控制了雜散振蕩。這個例子確實展示了頻率偏差與 時間觸發在幫助分析變化頻率的異常諧波信號特性方面的作用。這也是表征擴頻時鐘信號的強大技術。

總結

通過將 Tektronix 4、5 和 6 系混合信號示波器與集成的 頻譜視圖多域分析和時間與頻率觸發相結合，您將能夠 更快更容易地捕獲難以捉摸的 EMC 問題。通過建立自己 的輻射和傳導發射 EMI 故障排除測試實驗室，您可以節 省時間和開支，將故障排除過程內部化。與在商業測試實 驗室進行故障排除相比，這將為您節省時間和成本。

隨著技術的不斷發展，我們 EMC 工程師和產品設計師需 要升級我們通常的分析測試工具，以保持領先一步，并能 夠更好地捕捉和顯示預期的更不尋常的排放。示波器， 如 4/5/6 系混合信號示波器，具有時間相關或硬件（幅度 或頻率）觸發已被證明對 EMI 調試和故障排除非常寶貴。 隨著移動設備不斷縮小，越來越多的產品融入無線和其 他先進的數字模式，先進的頻譜分析將變得尤為重要。
