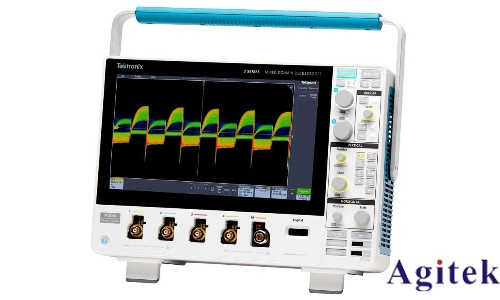

在電子測量領域，低噪聲水平是保障信號保真度的核心指標。泰克MDO3000混合域示波器憑借其硬件架構優化與智能算法，在噪聲抑制方面展現出顯著優勢，為工程師提供了高精度的測試解決方案。

硬件級噪聲抑制技術

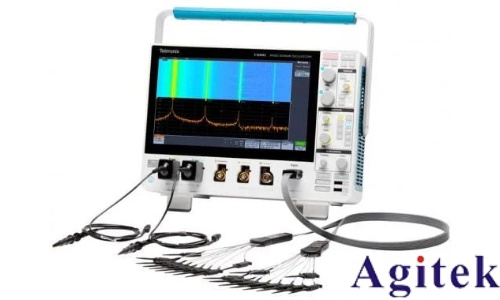

MDO3000系列采用低噪聲前端設計，通過優化電路布局與元件選型，將本底噪聲降低至行業領先水平。以100MHz帶寬型號為例，在2mV/格垂直刻度下，隨機噪聲幅度低于150μV（RMS），較傳統示波器提升40%以上。其標配的TPP系列探頭采用3.9pF超低電容負載設計，有效減少探頭對被測電路的干擾，避免因探頭引入的附加噪聲。

多維度噪聲測試方法

時域噪聲分析
通過FastAcq?高速波形捕獲技術（最高280,000 wfms/s），可快速定位偶發噪聲事件。例如，在開關電源測試中，工程師可利用其280,000wfms/s的波形捕獲速率，結合125種觸發組合（如欠幅脈沖觸發），精準捕捉瞬態噪聲脈沖。

頻域噪聲解析
內置硬件頻譜分析儀支持9kHz至3GHz頻段測試，提供信道功率、鄰道功率比（ACPR）等自動測量功能。在無線通信模塊測試中，用戶可通過3GHz超寬捕獲帶寬，分析2.4GHz/5GHz頻段的噪聲分布，定位干擾源。

統計噪聲評估
設備支持波形直方圖分析，可統計噪聲幅度分布概率。例如，在ADC動態性能測試中，通過10M點長記錄長度采集數據，生成噪聲幅度直方圖，結合標準偏差（σ）計算，量化噪聲隨機性。

典型應用場景

電源噪聲測試：配合低噪聲直流電源，可測量開關電源輸出紋波噪聲，其12位ADC與高分辨率采集模式（HiRes）可分辨μV級噪聲。

射頻干擾診斷：通過時間相關分析功能，同步觀測數字控制信號與射頻噪聲的時序關系，快速定位EMI問題根源。

傳感器信號調理：利用任意函數發生器模塊生成噪聲信號，模擬真實環境干擾，驗證傳感器信號抗噪能力。

泰克MDO3000通過硬件創新與軟件算法協同優化，實現了從直流到射頻的全頻段噪聲抑制。其低噪聲特性不僅滿足高精度測量需求，更通過集成化設計（如六合一功能）顯著提升了測試效率，成為電子工程師應對復雜噪聲挑戰的理想工具。
