雙 脈 沖 測 試 (DPT) 已 發 展成為一種行業標準技術，用于測量開啟、關閉和反 向 恢 復 期 的 一 系 列 重 要 參 數。 雙 脈 沖 測 試 系 統 包 括 示波器、信號源和電源，它們必須協同工作進行測試 和測量。

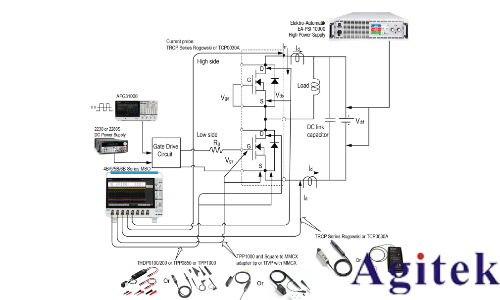

典型的雙脈沖測試系統如圖所示，用于測量低側自動 開關參數和時序分析。這種設置需要一個具有四個或更 多通道的 4B、 5B 或 6B 系列 MSO。對于 DPT 開關參數，需要測量低壓側的 VDS 、ID 和 VGS ，因此需要三個探 頭——兩個用于電壓測量，一個用于電流測量。自動化腳本還可以通過與適當?shù)奶筋^進行高壓側連接來支持高壓側測試。

被測設備 (DUT) 的柵極由 AFG31000 任意 / 函數發生器 驅動。圖顯示了驅動 VDD 的大電流電源，這是典型 的雙脈沖測試設置。不過，在這個低電流示例中，使用了吉時利三輸出電源為柵極驅動器供電，并提供 VDD 。

示波器配備了選件 5-WBG-DPT，可提供專用的雙脈沖 測量和完整的遠程接口。示波器中的 WBG 軟件還可用 于控制 AFG31000 任意 / 函數發生器并生成柵極驅動信號。

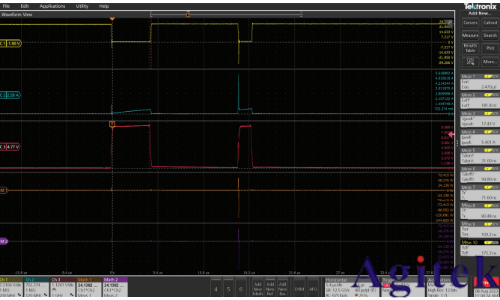

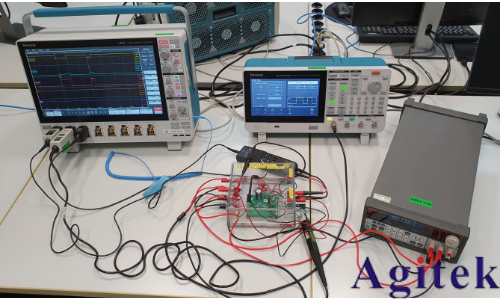

示波器、函數發生器和電源與 DUT 的連接。 屏幕截圖顯示了示波器上 DPT 分析軟件生成的 豐富測量數據：

導通電量，Eon

關斷電量，Eoff

峰值電壓，Vpeak

峰值電流，Ipeak

開啟延時，Td（開啟）

關斷延時，Td（關閉）

上升時間，Tr

下降時間，Tf

導通時間，Ton

關斷時間，Toff

電壓轉換速率，d/d 死區時間測量雖然不用于此設置，但可用來測量低壓側 和高壓側開關之間的時序。

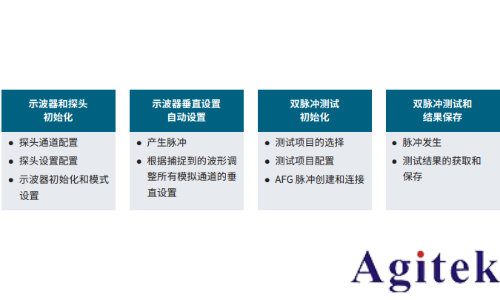

測試流程如下圖所示。在演示腳本中，測試參數和測試開關（例如：是否使用自動設置或調整當前通道偏置）在腳 本開始時設置為常量，初始化部分結束后，配置儀器，執行測試主循環并生成結果。
