使用1 GHz至10 GHz帶寬對高速設計進行故障排除和驗證。以低噪音和高達50GS/s的采樣率獲得精確的測量。查看 6 通道和 8 通道模型的更多設計。

看到從未見過的信號詳情。

示波器前端 ASIC 芯片 TEK061 實現超低的本底噪聲。

5 GHz 時為 12 位分辨率，200 MHz 時高達 16 位分辨率

1 mV/div 和 1 GHz 時的噪聲 <55 μV

50 mV/div 和 10 GHz 時的噪聲 <1.25 mV

同步多通道頻譜分析

獲取 4 條、6 條或 8 條頻譜分析通道。與時域信號處理并行的硬件數字下變頻器 (DDC) 具有強大的功能。

任何模擬通道均可視為波形、頻譜或兩者

射頻頻率或幅度變化時繪圖和觸發

頻譜和時域波形同步以與射頻和時域事件相關聯

頻譜控制（例如中心頻率和 RBW）完全獨立于時域控制

簡化的高級分析

在 GHz 時鐘與串行總線上輕松檢定抖動。通過綜合測量，可將統計資料納入日常工具包。使用相同的簡單拖放操作即可添加高級和日常測量。

自動化測量與趨勢分析

Spectrum View（頻譜視圖）同步多通道頻譜分析

高級抖動分析

高級功率分析

低噪聲紋波測量

內存分析和調試

高速串行一致性

5G NR 信號分析

保真度從探頭端部開始

通過 4、6 或 8 FlexChannel? 輸入，您可以使用標配的 1 GHz 探頭探測電路。可以連接高性能單端有源探頭或者差分探頭，或者通過 TriMode 探頭實現一個探頭同時進行單端和差分量測。在任何 FlexChannel 輸入上連接 TLP058 邏輯探頭，并獲得 8 數字通道，以擴展系統的可視性。

內置 1 MΩ 至 50 Ω 輸入端

每個輸入附帶 1 GHz 低負載無源探頭

TekVPI 探頭與每個通道的 10W 探頭電源相連接，用于差分信號、電流、電源軌和光隔離探頭

TDP7700 系列 4、6、8 和 10 GHz TriMode 探頭 - 非常適合測量高速通信

規格概述

輸入通道
4、6 或 8 FlexChannel 輸入。
每個 FlexChannel 提供一個模擬信號輸入或者連接 TLP0581 探頭實現 8 路數字邏輯輸入

帶寬1
1、2.5、4、6、8 或 10 GHz

采樣率
50 GS/s（2 個模擬通道）
25 GS/s（4 個模擬通道）
12.5 GS/s（模擬通道超過 4 個）

記錄長度 1
最高 1 G 樣點（4 個通道）
最高 500 M 樣點（通道超過 4 個）

信號發生器1
13 種標準波形，加上任意波形

數字電壓表2
4 位

觸發頻率計數器 2
8 位

顯示器
15.6 英寸 (385 mm)
TFT 彩色 HD (1,920 x 1,080) 分辨率電容式（多點觸摸）觸摸屏

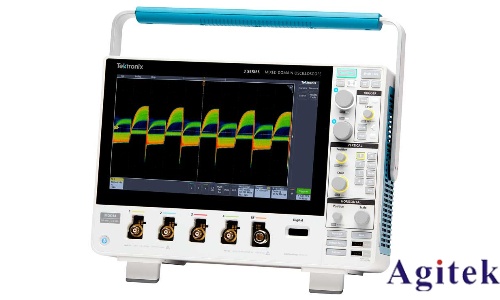

泰克6 系列 B MSO 混合信號示波器全面的規格配置，從輸入通道、帶寬、采樣率、記錄長度，到信號發生器、數字電壓表、觸發頻率計數器以及高清大屏等，每一項都彰顯著其卓越的性能與品質。泰克 6 系列 B MSO 混合信號示波器，以其全方位的優勢，助力工程師在高速設計的征程中披荊斬棘，開啟精準測量與高效調試的新篇章。
