信號發生器/信號源是電子工程師進行信號仿真實驗不可或缺的工具，廣泛應用于多個技術領域。本文將以E8257D信號發生器為例，詳細介紹其使用方法、注意事項，并結合實際應用案例，解析其關鍵功能與優勢。

E8257D信號發生器的使用方法

1. 開機準備

首先確認電源電壓為220V，將電源線插頭插入儀器后面板電源插座。隨后，按下面板上的電源開關，頻率顯示窗口將顯示“1642”，表明儀器已開始工作。

2. 函數信號輸出設置

頻率設置：通過頻率檔位換檔鍵（RANGE）選定頻段，再調節頻率微調旋鈕（FREQ）至所需頻率，觀察頻率顯示窗口確認。

波形設置：按動波形選擇按鍵（WAVE），依次選擇正弦波、矩形波或三角波，示波器屏幕上將顯示相應波形。

幅度設置：調節輸出幅度調節旋鈕（AMPL），觀察幅度顯示窗口至所需信號幅度。如需更小幅度，可按動衰減選擇按鍵（ATT）。

對稱性設置：調節對稱性（占空比）調節旋鈕（DUTY），可改善波形失真度，如將三角波調頻為鋸齒波。

直流偏置設置：通過直流抵補（直流偏置）調節旋鈕（DCOFFSET），可在輸出信號中加入直流分量，改變電平范圍。

TTL與功率信號輸出：TTL輸出插座提供同步標準TTL電平信號，功率輸出插座在特定頻率范圍內提供5W輸出功率。

保護機制：當負載存在高壓信號或短路時，儀器自動保護，故障排除后自動恢復。

3. 頻率測量

內測量：選擇內測頻狀態，“INT”指示燈亮起，頻率顯示窗口顯示函數信號輸出頻率。

外測量：分1Hz~10MHz和10~1000MHz兩個量程，選擇外測頻狀態后，“EXT”或“EXT”與“1GHz”指示燈亮起表示測量范圍。輸入信號幅度大于3V時，需接通輸入衰減電路。

信號發生器使用注意事項

防靜電：采用大規模集成電路，調試、維修時需有防靜電裝置。

環境要求：避免在高溫、高壓、潮濕、強振蕩等惡劣環境中使用和存放。

穩定環境：在相對穩定環境中使用，提供良好通風散熱條件，測試時外殼良好接地。

熔絲更換：熔絲熔斷后，先排除故障，切斷電源后再更換指定額定值的熔絲。

負載安全：負載不能存在高壓、強輻射、強脈沖信號，功率輸出負載不要短路。

預熱：使用前預熱30分鐘以達到**效果。

專業維修：非專業人員請勿擅自打開機殼或拆裝。

應用案例解析

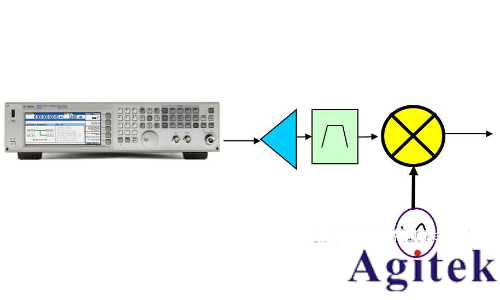

優化幅度精度

使用矢量網絡分析儀測量信號路徑，輸入校正值至信號發生器，或通過用戶平坦度校正功能，補償外部損耗，提高幅度精度。

提供干凈星座圖的調制信號

在接收機測試中，信號發生器可提供低噪聲、低失真的調制信號，確保星座圖完整，減少bit錯誤，提高數據傳輸可靠性。

相鄰信道功率測量與PA測試

信號發生器在數字發射機測試中，用于測量相鄰信道功率比（ACPR），評估放大器非線性特性。在PA測試中，結合信號分析儀，完成功放EVM、ACPR和CCDF等指標測試。

信號發生器作為電子測試領域的核心設備，其精確性、穩定性和多功能性對于保障測試結果的可靠性至關重要。通過合理使用和妥善維護，可充分發揮其性能優勢，為電子工程師的研發工作提供有力支持。
