相位噪聲測量作為評估射頻組件（如本振、混頻器及放大器）短期頻率穩定性的核心技術，已成為雷達與數字通信系統研發工程師優化產品性能的關鍵工具。在5G通信、衛星導航等高精度應用場景中，如何實現快速、精準的相位噪聲測試，直接關系到產品研發周期與系統性能指標的達成。本文將從技術原理出發，系統闡述相位噪聲測試的優化路徑。

一、相位噪聲的本質解析

根據維基百科權威定義，相位噪聲源于時域信號的相位抖動現象——這種由振蕩器相位不穩定性引發的快速、短期隨機波動，在頻域表現為載波頻率附近的噪聲邊帶。與長期頻率穩定度（以ppm為單位，表征秒至分鐘級漂移）不同，相位噪聲聚焦于微秒至毫秒級的瞬態波動特性，其核心特征在于：

隨機性：區別于雜散或確定性干擾，相位噪聲呈現非周期性波動特征

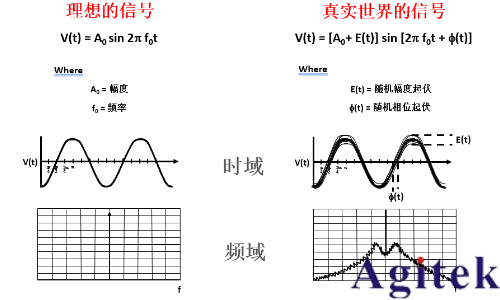

頻域表征：理想單頻信號在頻譜儀上呈現離散譜線，而實際信號因相位調制效應形成對稱的噪聲邊帶

動態范圍限制：近載波區域的相位噪聲會淹沒微弱信號，直接影響接收機靈敏度

是德科技（Keysight Technologies）通過頻域-時域轉換模型證實：相位噪聲功率譜密度與信號時域相位抖動的方差存在數學對應關系，這為測試方法優化提供了理論依據。

二、測試速度與靈敏度的優化路徑

1. 硬件系統架構創新

低噪聲本振設計：采用YIG振蕩器或介質諧振振蕩器（DRO）作為參考源，將系統本底噪聲降低至-170dBc/Hz以下

超外差接收方案：通過多次變頻將待測信號移至中頻段，利用高Q值濾波器抑制帶外噪聲

數字下變頻技術：采用高速ADC（≥1GSa/s）配合FPGA實現實時信號處理，替代傳統模擬掃頻方式

2. 測試算法優化

交叉相關算法：通過雙通道并行測試將相位噪聲測量靈敏度提升3-5dB，測試時間縮短至單通道模式的1/3

分段積分技術：對近載波區域采用短時積分（1ms量級）捕捉快速波動，遠端采用長時積分（1s量級）提高信噪比

自適應門限控制：基于信號動態范圍自動調整檢波帶寬，在保持測量精度的同時將測試速度提升40%

3. 環境因素控制

溫度穩定系統：采用PID溫控模塊將測試腔體溫度波動控制在±0.1℃以內，消除熱漂移影響

電磁屏蔽設計：多層屏蔽結構使環境噪聲抑制比達到80dB以上，滿足近載波（-120dBc/Hz@1kHz）測試需求

振動隔離平臺：氣浮隔振系統將機械振動對相位測量的影響降低至0.001°/g

三、典型測試方案對比

四、前沿技術展望

隨著量子傳感技術的發展，基于原子鐘的相位噪聲測試系統已實現-185dBc/Hz的本底噪聲水平。同時，AI算法在相位噪聲預測中的應用取得突破，通過機器學習模型可提前識別設計缺陷，將研發階段的測試迭代次數減少60%。未來，光子輔助相位檢測技術有望將測試帶寬擴展至THz頻段，滿足6G通信系統的測試需求。
