光電調制是一種通過調節光信號的特性（如強度、相位、頻率或偏振）來實現信息傳輸?shù)募夹g，廣泛應用于光通信、激光雷達和光學測量等高精度領域。本案例中，客戶采用頻率調制（FM）方法，希望利用信號發生器的序列功能實現不同頻率信號的按需觸發與動態輸出，以滿足復雜信號的自動化控制需求。

RIGOL DG5000Pro 憑借其強大的序列模式，有效解決了波形切換效率低、手動操作繁瑣以及閉環控制受限等問題，為客戶提供了一套高效、穩定的信號管理方案。
測試背景與技術挑戰
光電調制涉及對光信號的調制，以優化信息傳輸?shù)馁|量。在本案例中，客戶使用頻率調制方式，通過調整載波頻率來增強信號的抗干擾能力和穩定性。然而，在傳統測試方案中，工程師通常需要手動切換不同波形，或依賴外部控制系統進行波形管理，這些方式存在以下局限：

波形切換速度較慢，難以滿足快速變化的測試需求。

操作復雜，影響實驗效率，尤其在多段波形自動化測試場景下。

閉環控制不夠靈活，無法根據調制反饋信號智能調整輸出頻率。

為優化光電調制系統的信號管理，客戶提出了三大核心需求：

精準且高速的波形切換，確保在外部觸發信號作用下迅速調整輸出信號。

智能化測試流程，減少人工干預，提高實驗效率。

支持閉環控制，使信號發生器能夠根據調制器的反饋信號動態調整輸出頻率，確保系統更加穩定可靠。
RIGOL 解決方案與產品優勢
針對上述挑戰，RIGOL 提供了 DG5000Pro 系列函數/任意波形發生器，其序列模式可滿足復雜信號管理需求。在該模式下，用戶可以預加載多個任意波形，并按設定順序進行自動切換，同時支持外部觸發，實現高度靈活的信號控制。
DG5000Pro 具備顯著的技術優勢：

高效的信號序列功能：允許用戶預先定義多個波形，并按照觸發條件進行精準切換，適用于復雜測試環境。

閉環控制能力：結合外部觸發信號，利用 JUMP TO 指令 實現波形動態調整，使整個系統能夠實時優化調制頻率。

簡便的自動化操作：支持 FTP 遠程文件管理，無需手動操作，即可完成波形加載和調用，大幅提升測試效率。

卓越的經濟性：DG5000Pro 提供接近高端型號 DG70000 的功能，但價格更具競爭力，是科研、教學和工程應用的理想選擇。

操作步驟與應用實踐
遠程加載波形并配置序列模式
用戶首先通過 FTP 遠程傳輸方式，將目標波形文件導入 DG5000Pro 內存。在序列模式下，可以直接調用已加載的波形，實現高效的信號管理。

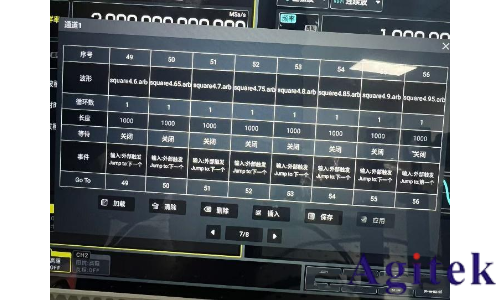

圖一：DG5000Pro 序列配置界面

設置 GO TO 參數，優化信號輸出
在序列功能中，每個波形條目均可通過 GO TO 參數 實現循環播放，從而確保穩定的信號輸出，避免手動干預。
外部觸發控制，實現信號動態切換
利用 事件功能 配置外部觸發，使 DG5000Pro 在接收到觸發信號后自動跳轉到下一波形。此外，結合調制器反饋信號，使用 JUMP TO 指令 動態調整輸出頻率，實現閉環控制，確保系統在運行過程中能夠自適應變化的測試條件。

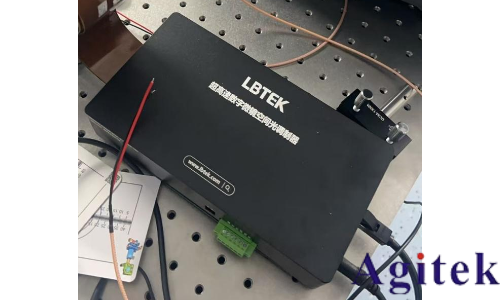

圖二：光調制器提供外部觸發信號

結論與未來展望
DG5000Pro 在光電調制中的價值體現

精準的序列控制：支持多段波形的無縫切換，滿足復雜信號模擬需求。

智能化閉環調制：結合外部觸發信號，實現實時波形調整，提高系統自動化水平。

高性價比：DG5000Pro 以合理的成本提供接近高端設備的高級功能，是科研、實驗室和教學應用的理想選擇。

優化的用戶體驗：FTP 文件管理 + 直觀的序列編輯界面，大幅提升操作便捷性，提高實驗效率。

RIGOL 在光電調制測試中的技術引領
作為一款高性能的函數/任意波形發生器，DG5000Pro 在光電調制系統中展現出了極高的適配性和穩定性。其豐富的功能特點使其不僅適用于常規信號測試，還能滿足更高精度、更復雜的實驗需求。隨著技術的持續發展，DG5000Pro 將在更多高端領域發揮重要作用，為光電測試提供強勁支持。
總結
RIGOL DG5000Pro 憑借其強大的序列功能、高度自動化的測試能力及卓越的性價比，成為光電調制測試中的優選方案。其精準的信號管理能力和靈活的觸發機制，有效提升了實驗效率和系統穩定性，為科研和工程應用提供了可靠保障。未來，DG5000Pro 將繼續助力高精度測試領域的發展，為用戶帶來更加創新、高效的測試體驗
