在現代電子電路測試領域，深入剖析信號特性對準確判斷電路性能、快速定位故障至關重要。普源示波器 DHO804 憑借強大的功能，為電路測試中的信號波形運算與諧波分析提供了高效的解決方案。本文將詳細闡述如何利用普源示波器 DHO804 開展這兩項關鍵測試工作，為電子工程師和技術人員提供全面且實用的技術參考。

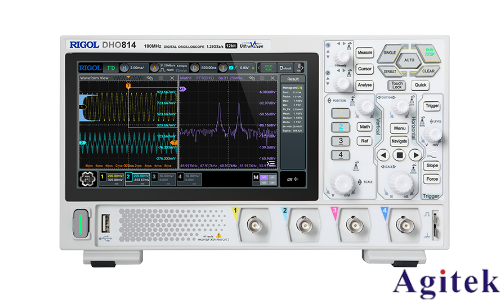

普源示波器 DHO804 在信號波形運算與諧波分析中的優勢

普源示波器 DHO804 具備出色的性能指標，為信號處理提供有力支持。其 1.25GSa/s 的實時采樣率，能夠快速捕捉信號細節，即使是高頻或瞬態信號，也能完整呈現波形特征，為后續的波形運算與諧波分析奠定基礎。12bit 的高垂直分辨率，可精準分辨信號幅值的細微差異，確保測量數據的準確性。此外，DHO804 豐富的內置運算函數和專業的頻譜分析功能，使工程師無需借助外部設備，即可在示波器上直接完成復雜的信號處理工作，極大提高了測試效率。

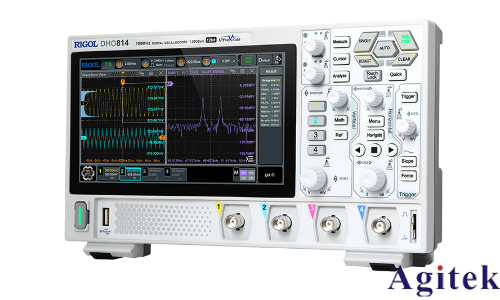

普源示波器 DHO804 信號波形運算操作詳解

基本波形運算

連接待測電路信號至示波器 DHO804 的輸入通道，如 CH1。待波形穩定顯示后，按下示波器前面板的 “Math” 按鍵，進入波形運算菜單。在菜單中，可選擇加、減、乘、除等基本運算功能。例如，當需要對比兩個相似信號的差異時，可將另一路信號接入 CH2 通道，通過選擇 “CH1 - CH2” 的減法運算，直接在屏幕上得到兩路信號的差值波形，直觀呈現信號間的變化情況。在進行乘法運算時，若將一路信號與一個固定的系數相乘，可實現對信號幅值的放大或縮小，方便觀察信號細節。

高級波形運算

除基本運算外，DHO804 還支持積分、微分、絕對值等高級運算。在分析含有復雜變化趨勢的信號時，積分運算能幫助工程師獲取信號的累積效果，例如分析電容充電過程中的電量累積情況；微分運算則可突出信號的變化率，用于檢測信號上升沿或下降沿的陡峭程度，判斷電路中是否存在信號延遲或畸變問題。操作時，在 “Math” 菜單中選擇相應的運算選項，示波器會自動對輸入信號進行處理，并實時顯示運算后的波形。

普源示波器 DHO804 諧波分析操作流程

信號采集與設置

將電路輸出信號接入示波器 DHO804 的輸入通道，合理設置垂直靈敏度和水平時基，使信號波形完整、清晰地顯示在屏幕上。隨后，按下 “FFT” 按鍵，啟用快速傅里葉變換功能，將時域信號轉換為頻域信號，為諧波分析做準備。在 FFT 設置菜單中，可調整窗函數類型、頻率范圍和分辨率帶寬等參數。例如，對于含有噪聲的信號，選擇 Hanning 窗函數能有效減少頻譜泄漏，提高分析精度；根據信號頻率特性，設置合適的頻率范圍，確保涵蓋所有感興趣的諧波成分。

諧波成分分析

完成 FFT 設置后，示波器屏幕將顯示信號的頻譜圖。在頻譜圖中，基波頻率對應的峰值最為突出，其他峰值則代表各次諧波成分。利用示波器的光標測量或標記功能，可快速讀取各諧波的幅值和頻率信息。通過觀察諧波幅值的分布情況，能夠判斷信號的失真程度。若某幾次諧波幅值過高，說明電路中可能存在非線性元件或參數設置不當，導致信號產生畸變。例如，在音頻電路測試中，過多的高次諧波會使聲音產生失真，影響音質。

信號波形運算與諧波分析的實際應用場景

在電源電路測試中，通過對輸出電壓信號進行波形運算，可分析紋波的具體成分，判斷濾波電路的性能；借助諧波分析，能檢測電源是否存在諧波干擾，評估其對其他電路模塊的影響。在通信電路中，波形運算可用于對比調制前后的信號差異，優化調制解調參數；諧波分析則有助于檢查信號在傳輸過程中的失真情況，確保通信質量。在放大器電路測試時，通過分析輸入輸出信號的運算結果和諧波成分，可評估放大器的增益、線性度等關鍵指標。

操作過程中的注意事項

在進行信號波形運算時，要確保輸入信號的穩定性和準確性，避免因信號波動導致運算結果出現偏差。進行諧波分析時，合理設置 FFT 參數至關重要，不合適的參數可能導致頻譜分析結果不準確。同時，要注意示波器的接地和屏蔽，防止外界電磁干擾影響測試信號。此外，定期對示波器進行校準和維護，保證其測量精度和性能穩定。

普源示波器 DHO804 在電路測試中的信號波形運算與諧波分析功能，為電子工程師提供了強大的技術支持。通過熟練掌握相關操作方法，結合實際應用場景進行靈活運用，能夠深入分析信號特性，準確判斷電路性能，快速定位和解決電路故障。在電子技術不斷發展的今天，充分發揮普源示波器 DHO804 的優勢，對于推動電子電路設計與測試技術的進步具有重要意義。
