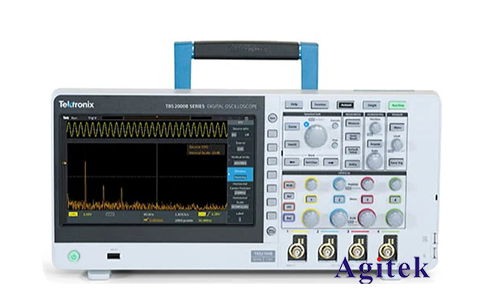

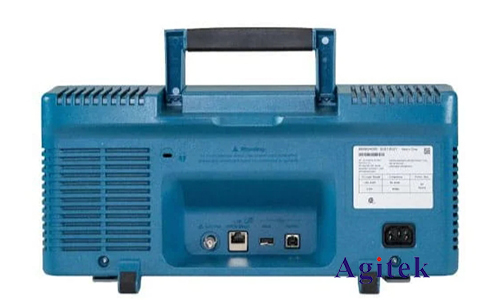

紋波是電子系統中常見的一種噪聲，它會影響系統的穩定性和性能。測試紋波對于確保系統正常工作至關重要。泰克TBS2074B數字存儲示波器是一款高性能示波器，可以準確可靠地測量紋波。本文將詳細介紹使用泰克TBS2074B數字存儲示波器測試紋波的方法。

　　儀器設置

　　1.連接示波器：將示波器的探頭連接到被測電路的電源線上。

　　2.設置時間基：選擇適當?shù)臅r(shí)間基設置，以確保捕獲紋波的完整周期。

　　3.設置電壓范圍：選擇適當?shù)碾妷悍秶?，以確保捕獲紋波的峰值和谷值。

　　4.啟用平均：?jiǎn)⒂闷骄δ?，以減少噪聲并提高測量精度。

　　測量紋波

　　1.測量峰峰值：使用示波器的測量光標測量紋波的峰峰值。峰峰值是紋波的最高點和最低點之間的差值。

　　2.測量均方根（RMS）值：使用示波器的測量光標測量紋波的均方根（RMS）值。RMS值是紋波幅度在整個周期內的平均值。

　　3.測量紋波頻率：使用示波器的頻率測量功能測量紋波的頻率。頻率是紋波在一個周期內重復的次數。

　　分析紋波

　　1.評估紋波幅度：紋波幅度應低于電源電壓的允許范圍。過大的紋波幅度可能表明電源系統存在問題。

　　2.評估紋波頻率：紋波頻率應低于系統中敏感組件的截止頻率。過高的紋波頻率可能導致系統不穩定。

　　3.評估紋波形狀：紋波形狀可以提供有關電源系統中潛在問題的線索。例如，尖銳的紋波峰可能表明存在開關噪聲。

　　其他注意事項

　　1.使用低通濾波器：在某些情況下，使用低通濾波器可以減少噪聲并提高測量精度。

　　2.考慮探頭補償：確保探頭已正確補償，以避免測量誤差。

　　3.使用差分探頭：差分探頭可以消除共模噪聲，從而提高測量精度。

　　使用泰克TBS2074B數字存儲示波器測試紋波是一種準確可靠的方法。通過遵循本文介紹的方法，工程師可以有效地評估紋波幅度、頻率和形狀，并識別電源系統中的潛在問題。通過控制紋波，工程師可以確保電子系統穩定可靠地工作，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
