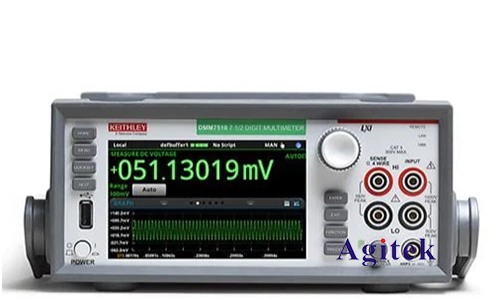

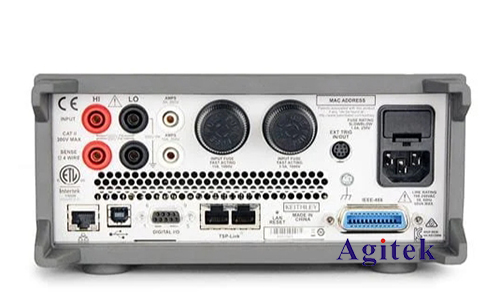

在電子系統設計中，阻抗匹配對于確保信號完整性至關重要。吉時利DMM7510數字萬用表具有阻抗調諧功能，允許用戶精確調整電路中的阻抗，以優化信號傳輸。本文將深入探討DMM7510的阻抗調諧原理、操作步驟和實際應用。

　　阻抗調諧原理

　　阻抗是一種電氣特性，表示電路對交流電流的阻礙程度。它由電阻、電感和電容的組合決定。當電路中的阻抗不匹配時，會發生信號反射，導致信號失真和能量損失。

　　DMM7510利用阻抗調諧功能來調整電路中的電感或電容值，從而匹配負載阻抗。它通過測量電路的阻抗，然后使用內部算法計算所需的調整值。

　　操作步驟

　　DMM7510的阻抗調諧功能易于操作。以下是如何執行此過程的步驟：

　　1.連接電路：將DMM7510連接到需要調諧的電路。

　　2.選擇阻抗調諧模式：在DMM7510上選擇“阻抗調諧”模式。

　　3.設置目標阻抗：輸入所需的阻抗值，通常與負載阻抗相匹配。

　　4.啟動調諧：按“啟動”按鈕開始調諧過程。

　　5.調整電感或電容：DMM7510將顯示所需的電感或電容調整值。根據這些值手動調整電路中的元件。

　　6.驗證結果：完成調整后，使用DMM7510重新測量電路的阻抗以驗證結果。

　　實際應用

　　DMM7510的阻抗調諧功能在以下實際應用中非常有用：

　　天線調諧：調整天線與饋線之間的阻抗，以最大化信號傳輸。

　　濾波器設計：調整濾波器元件的值，以實現所需的頻率響應。

　　功率放大器調諧：匹配功率放大器的輸出阻抗與負載阻抗，以最大化功率傳輸。

　　射頻電路調試：優化射頻電路中的阻抗匹配，以提高信號質量。

　　優勢

　　DMM7510的阻抗調諧功能具有以下優勢：

　　精度：提供高精度阻抗測量和調整。

　　簡便性：操作簡單，易于使用。

　　可重復性：可存儲和調用預設調諧值，確?？芍貜?fù)性。

　　多功能性：可用于廣泛的電子系統設計應用。

　　吉時利DMM7510的阻抗調諧功能是電子系統設計中一項寶貴的工具。它允許用戶精確調整電路中的阻抗，以優化信號傳輸和減少反射。其精度、簡便性和多功能性使其成為各種應用的理想選擇。通過利用DMM7510的阻抗調諧功能，工程師可以提高電子系統的設計和性能，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
