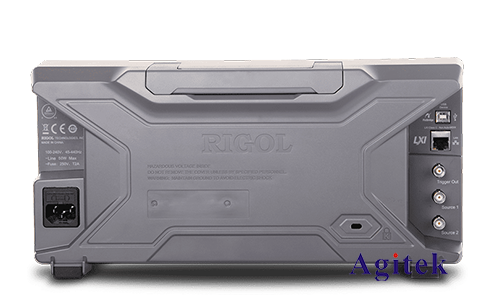

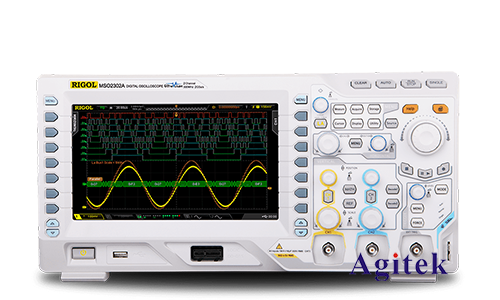

紋波是電子系統中常見的一種干擾信號，它會影響系統的性能和可靠性。因此，測試紋波對于確保電子設備的正常工作至關重要。普源MSO2202A數字示波器是一款功能強大的測試儀器，可以用來準確測量紋波。本文將詳細介紹使用MSO2202A數字示波器測試紋波的方法。

　　測試準備

　　在開始測試之前，需要進行以下準備工作：

　　確保示波器已正確校準。

　　選擇合適的探頭和附件。

　　將被測設備連接到示波器。

　　設置示波器的時基和電壓范圍。

　　測試步驟

　　1.設置時基和電壓范圍

　　時基：選擇合適的時基設置以捕獲紋波的細節。對于大多數紋波測試，時基范圍在100μs到1 ms之間。

　　電壓范圍：設置電壓范圍以顯示紋波的幅度。電壓范圍應足夠大，以確保紋波信號不超出屏幕。

　　2.觸發設置

　　觸發模式：選擇合適的觸發模式以穩定紋波信號。對于大多數紋波測試，使用邊緣觸發模式即可。

　　觸發電平：設置觸發電平以捕獲紋波的上升沿或下降沿。

　　3.測量紋波幅度

　　使用示波器的測量功能測量紋波的峰峰值幅度。

　　峰峰值幅度是紋波信號的最高點和最低點之間的差值。

　　4.測量紋波頻率

　　使用示波器的測量功能測量紋波的頻率。

　　頻率是紋波信號在單位時間內重復出現的次數。

　　5.分析紋波波形

　　觀察紋波波形以了解其形狀和特征。

　　紋波波形可以提供有關紋波源和系統性能的線索。

　　6.導出和保存數據

　　如果需要，可以導出和保存紋波測量數據。

　　示波器可以將數據導出為CSV或其他格式。

　　注意事項

　　探頭選擇：使用合適的探頭以避免引入額外的噪聲和失真。

　　接地：確保示波器和被測設備都正確接地。

　　屏蔽：使用屏蔽電纜和附件以減少噪聲干擾。

　　環境溫度：示波器的性能可能會受到環境溫度的影響。

　　校準：定期校準示波器以確保其準確性。

　　使用普源MSO2202A數字示波器測試紋波是一種簡單而準確的方法。通過遵循本文中介紹的步驟，可以輕松測量紋波的幅度、頻率和波形。這些測量結果對于診斷電子系統中的問題和確保其可靠性至關重要，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
