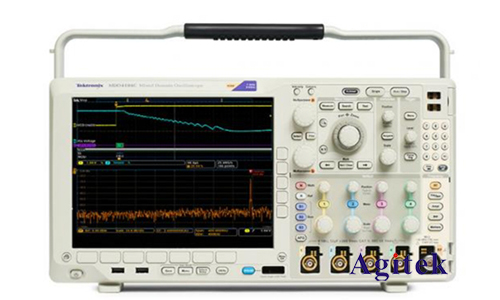

泰克MDO4054C示波器是一款高性能示波器，具有高達500 MHz的帶寬。帶寬限制功能允許用戶限制示波器的帶寬，以減少噪聲和提高測量精度。本文將詳細介紹泰克MDO4054C示波器的帶寬限制調整方法。

　　帶寬限制原理

　　帶寬限制通過使用低通濾波器來實現，該濾波器會衰減高于指定頻率的信號。這可以減少示波器輸入端的高頻噪聲，從而提高測量精度。帶寬限制還可用于限制示波器捕獲的信號帶寬，從而減少數據量并提高捕獲速率。

　　帶寬限制調整方法

　　泰克MDO4054C示波器的帶寬限制可以通過以下步驟進行調整：

　　1.按“帶寬限制”按鈕：示波器前面板上的“帶寬限制”按鈕是一個藍色按鈕，位于示波器輸入端附近。按此按鈕可打開帶寬限制菜單。

　　2.選擇帶寬限制模式：帶寬限制菜單提供兩種模式：自動模式和手動模式。在自動模式下，示波器會自動根據輸入信號的頻率調整帶寬限制。在手動模式下，用戶可以手動設置帶寬限制。

　　3.設置帶寬限制值：在手動模式下，用戶可以通過旋轉示波器前面板上的“帶寬限制”旋鈕來設置帶寬限制值。帶寬限制值可以從20 Hz到500 MHz之間進行調整。

　　4.確認設置：調整帶寬限制值后，按“帶寬限制”按鈕確認設置。示波器將應用新的帶寬限制設置。

　　注意事項

　　在調整帶寬限制時，需要考慮以下注意事項：

　　信號頻率：帶寬限制應設置為高于信號頻率，以避免信號失真。

　　噪聲水平：較低的帶寬限制可以減少噪聲，但也會降低示波器的測量精度。

　　捕獲速率：較低的帶寬限制可以提高捕獲速率，但也會降低示波器的分辨率。

　　泰克MDO4054C示波器的帶寬限制功能允許用戶根據需要調整示波器的帶寬。通過正確調整帶寬限制，用戶可以減少噪聲、提高測量精度并優化示波器的性能。了解帶寬限制調整方法對于充分利用泰克MDO4054C示波器非常重要，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
