模擬示波器

　　第一種是模擬示波器，它使用陰極射線管來顯示波形。屏幕上涂有熒光物質，只要被電子束集中就會發光。當連續的熒光點亮起時，您可以看到信號的再現圖形。為了使示波器穩定地顯示波形，必須使用觸發。當顯示屏上的整個波形跡線完成時，示波器會等到特定的事件發生后（例如，上升沿超過某個電壓值）再次開始顯示跡線。未經觸發的顯示畫面是沒有用處的，因?yàn)樗@示的波形并不穩定（同樣適用于下面將會討論的DSO和MSO示波器）。

　　模擬示波器非常實用，因?yàn)闊晒恻c(diǎn)會繼續發光一段時間而不會馬上消失。您可以在幾個彼此重疊的示波器跡線上看到信號的毛刺或不規則性。由于當電子束擊中屏幕時便會顯示波形，所以顯示信號的亮度與實際信號的亮度有關。這使顯示屏與三維顯示屏類似（換句話說，x軸代表時間，y軸代表電壓，而z軸則代表亮度）。

　　模擬示波器的不足之處是無法使顯示畫面“固定”，從而使波形停留較長的時間。當熒光物質不再發光時，該部分的信號也隨之消失。此外，您無法自動執行波形測量，必須使用顯示屏上的網格線進行手動測量。電子束在進行水平掃描和垂直掃描時存在一個速度上限，這會導致模擬示波器可顯示的信號類型也十分有限。盡管模擬示波器目前還擁有不少用戶，但其銷量大不如前。數字示波器已經成為用戶的主流選擇。

　　數字存儲示波器（DSO）

　　數字存儲示波器（通常稱為DSO）是為了彌補模擬示波器的諸多不足而發明的。DSO輸入一個信號，并通過模數轉換器將其數字化。圖1顯示了是德科技數字示波器采用的一種DSO體系結構。

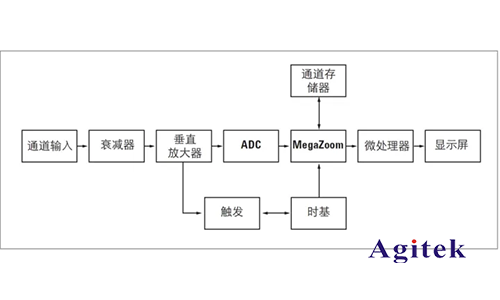

　　數字示波器的體系結構

　　衰減器會調整波形。垂直放大器會在波形傳到模數轉換器（ADC）時做進一步的調整。ADC會對收到的信號進行采樣和數字轉換，隨后將這個數據存入存儲器中。觸發器會尋找觸發事件，而時基會調整示波器的時間顯示。在示波器顯示信號之前，微處理器系統可以執行您指定的其他后期處理任務。

　　數據以數字形式表示，可使示波器執行各種波形測量。信號可以無限期地存放在存儲器中，也可打印或通過閃存、LAN、USB或DVD-RW傳輸?shù)接?jì)算機中。事實上，您還能通過軟件提供的虛擬前面板在計算機上控制和監測示波器。

　　混合信號示波器（MSO）

　　DSO的輸入信號屬于模擬信號，通過數模轉換器將其數字化。隨著數字電路技術的蓬勃發展，同時監測模擬信號與數字信號變得越來越重要。鑒于此，示波器廠商著手生產能夠觸發和顯示模擬與數字信號的混合信號示波器。這類儀器通常具備少數幾個模擬通道（2或4）和更多的數字通道（參見圖2）。

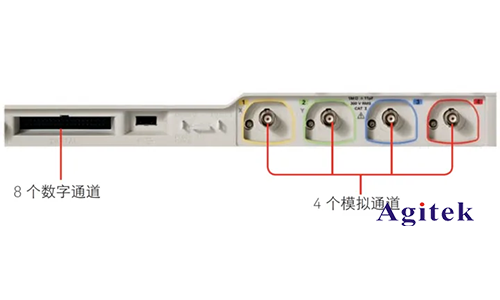

　　圖2.混合信號示波器的前面板輸入提供了4個模擬通道和8個數字通道

　　混合信號示波器的優點是可以觸發任意組合的模擬與數字信號，并且顯示以相同時基進行關聯的所有信號。
