應某企業要求，安泰測試幫客戶測試射頻信號源輸出信號的諧波。評估射頻源輸出信號的純凈度

頻率：1GHz

幅度：0dBm

測試儀器：海得邏捷PXE-200頻譜分析儀（帶自動諧波測試功能）

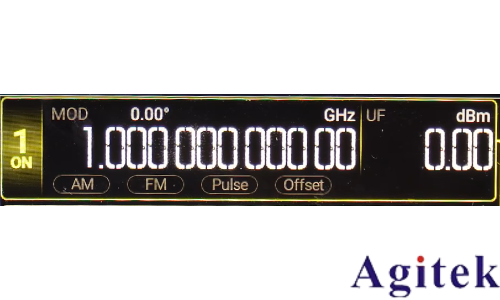

1、視頻源輸出客戶需求信號

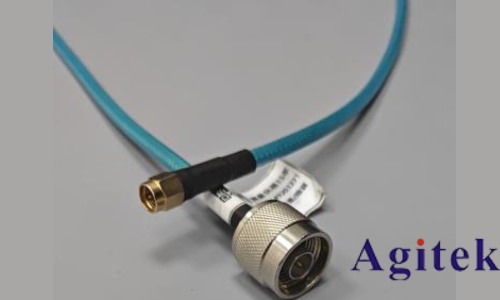

2、使用SMA（公）-N（公）射頻線纜連接信號源和頻譜分析儀

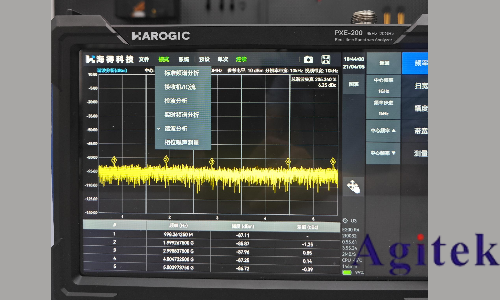

3、點擊儀器模式，進入諧波分析功能

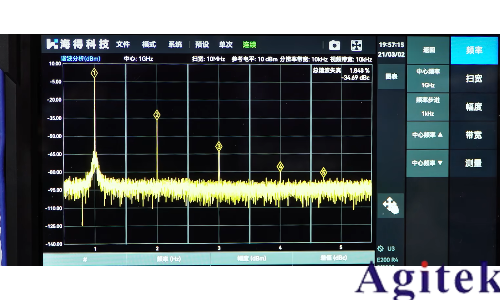

4、設置中心頻率為信號頻率（1GHz）

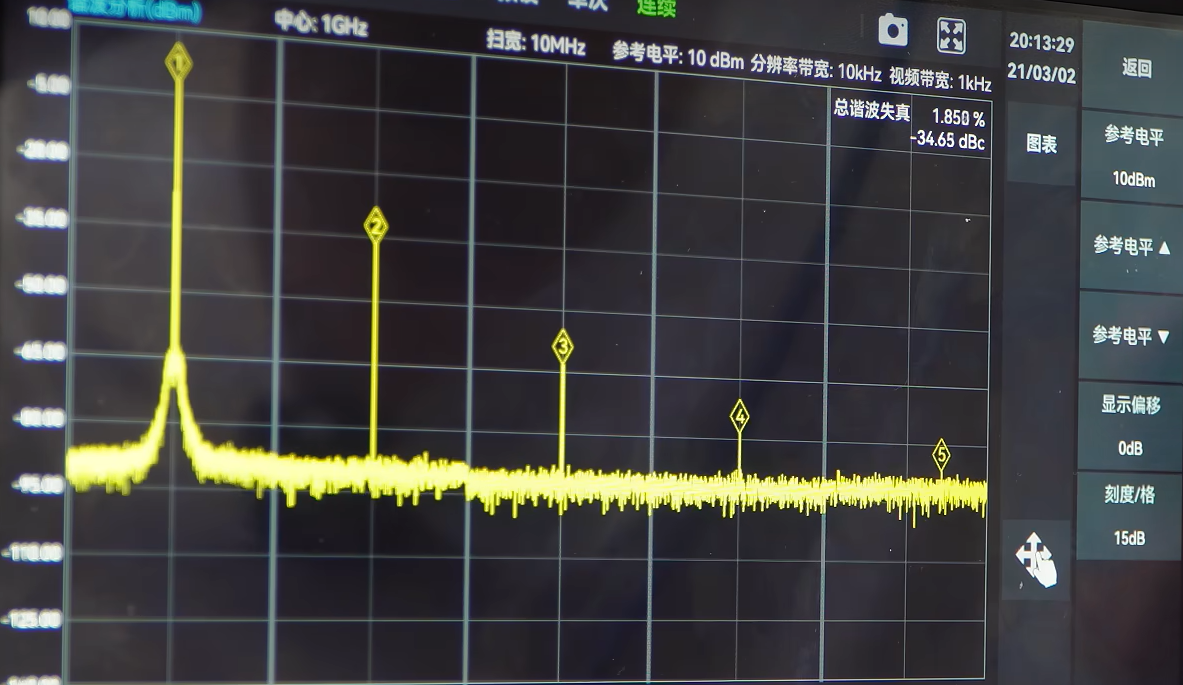

5、設置掃寬為10MHz，幅度為10dbm，RBW為62.5kHz

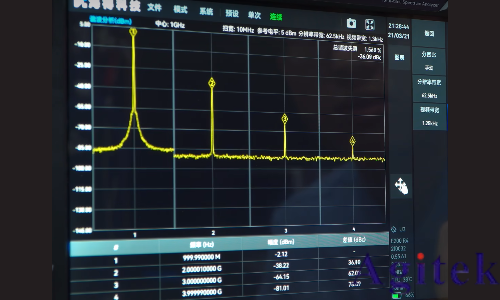

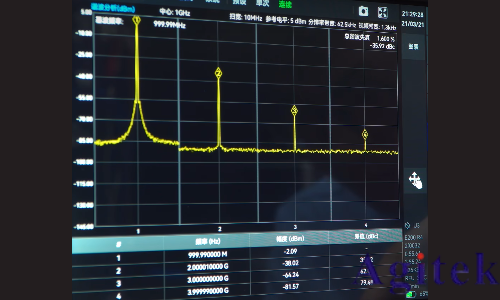

6、測試參數展示，左上角顯示基波頻率、右上角顯示總諧波失真度、下方列表顯示二次、三次、四次諧波的幅度和差值。

方案優點：

相對于標準掃描模式，諧波測量模式在呈現測量結果時更為直觀，尤其是當基波頻率超過100MHz并且觀察的諧波次數較高時，諧波測量模式可以非常清晰的展現基波與諧波臨近頻譜的情況，而基波與諧波、諧波與諧波之間用戶不關心的頻率都會被隱藏。
