泰克信號發生器在分析IGBT電路的開關波形應用
IGBT(絕緣柵雙極型晶體管)作為一種高功率、高效率的開關器件，廣泛應用于汽車、工業自動化、電力電子等領域。其開關特性是保證器件可靠性和系統穩定性的關鍵因素。泰克信號發生器憑借其強大的功能和易用性，為IGBT電路的開關波形分析提供了理想的測試平臺，能夠幫助工程師深入了解器件的性能，優化設計方案，提升系統效率和可靠性。
應用場景
泰克信號發生器在IGBT電路開關波形分析中的應用主要體現在以下方面：

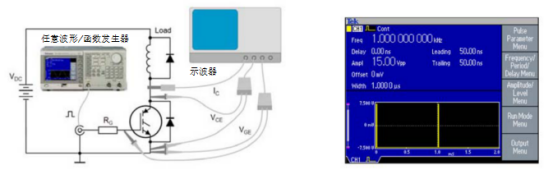

測量IGBT開關特性：通過輸出特定波形信號模擬IGBT的驅動信號，并觀察其在負載電路中的響應，可以準確測量IGBT的開關時間、上升/下降時間、傳導損耗和開關能量等關鍵指標。
優化IGBT驅動電路設計：調整信號發生器的輸出頻率、幅度、占空比等參數，模擬不同驅動條件，觀察IGBT的開關性能變化，幫助工程師優化驅動電路設計，例如提高開關速度，降低開關損耗，實現**的性能指標。
分析IGBT工作狀態：通過觀察IGBT的開關波形，可以判斷其是否處于安全工作區，是否存在過熱、過流、短路等異?，F(xiàn)象，及時采取措施，避免器件損壞。
適用范圍
泰克信號發生器適用于以下領域的電子設計工程師：
汽車電子廠商：設計運動控制、電源管理、氣候控制、電子穩定性系統或集成啟動裝置/交流發電機的工程師，需要評估IGBT驅動器的性能，確保系統安全可靠運行。
傳感加熱和焊接設備制造商：設計各種傳感加熱和焊接設備的工程師，需要優化IGBT驅動電路，提高焊接效率和穩定性，降低能耗。
泰克AFG3011型號的優勢
泰克AFG3011信號發生器作為推薦型號，擁有以下優勢：
高輸出電壓：20Vpp的輸出電平，無需使用外部放大器，簡化測試流程，提高測試效率。
易用性：操作界面友好，功能強大，簡化設置步驟，縮短測試準備時間。
體積小巧：節省工作臺空間，方便移動和使用。
技巧和提示
阻抗匹配：為了確保測試結果準確，需要將信號發生器的負荷阻抗設置為與連接電路的阻抗相匹配。
參數調節：可以通過調節脈沖重復頻率、幅度和邊沿跳變等參數，觀察其對IGBT開關能量、開點狀態損耗、安全工作區等設計目標的影響。
泰克信號發生器為IGBT電路的開關波形分析提供了強大的工具，幫助工程師優化設計方案，提高系統性能和可靠性。通過利用信號發生器提供的功能和技巧，以及深入理解其應用潛力，工程師能夠更好地理解IGBT的特性，推動IGBT技術的不斷發展和應用。
