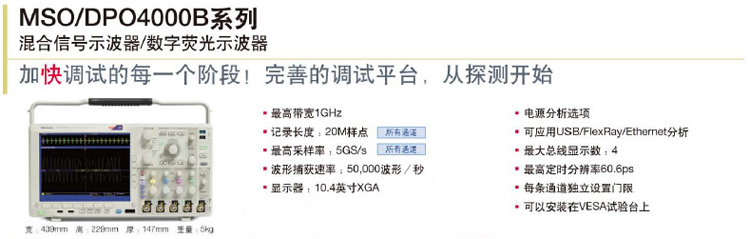

MSO4054混合信號示波器
TEKTRONIX泰克MSO/DS4000系列數字示波器帶寬100MHz ~ 500MHz，采樣率高達4GSa/s，是同時兼具深存儲深度和高波形捕獲率的高性能數字示波器。
廠商名稱：泰克/TEKTRONIX
產品型號：MSO4054
市場價格：￥面議 (僅供參考)
貨期：現貨
- 詳細說明
- 產品手冊
特點

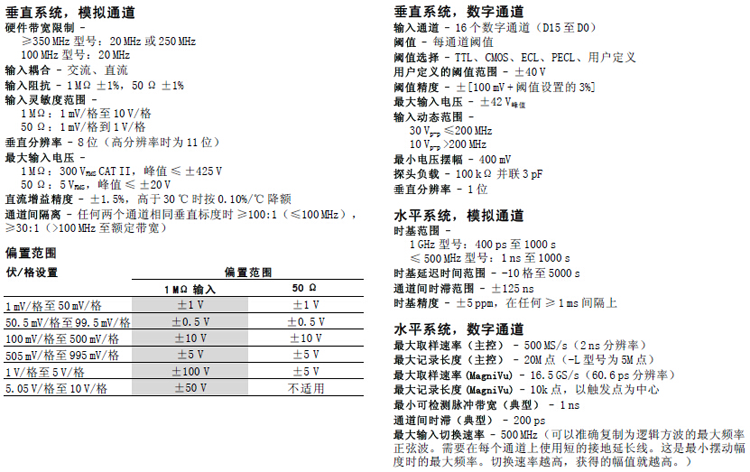

垂直系統

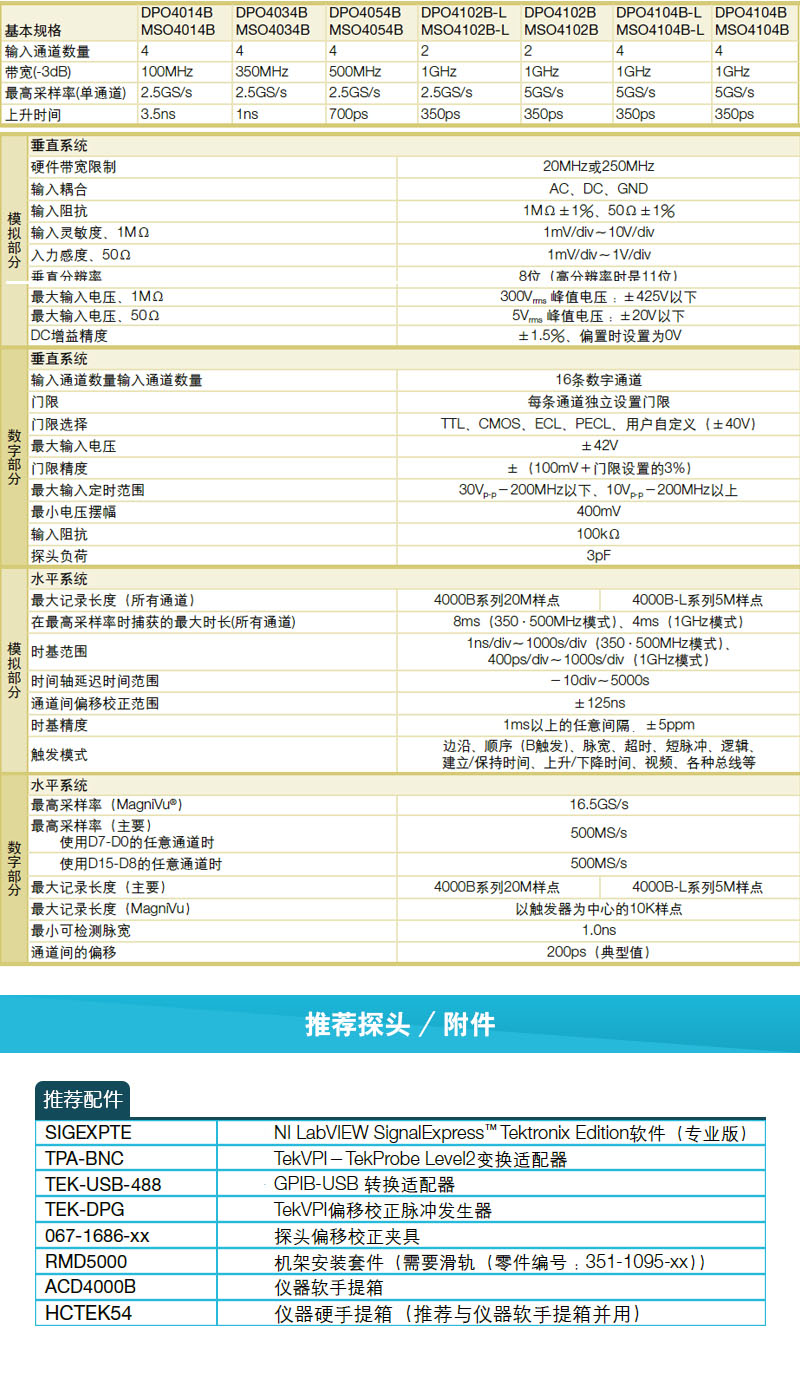

| 特點 | MSO4034 DPO4034 | MSO4054 DPO4054 | MSO4104 DPO4104 |
| 輸入通道數量 | 4 | 4 | 4 |
| 模擬帶寬(–3dB) 5 mV/div – 1 V/div | 350 MHz | 500 MHz | 1 GHz |
| 計算的上升時間5 mV/div (典型值) | 1 ns | 700 ps | 350 ps |
| 硬件帶寬極限 | 20 MHz或250 MHz | ||
| 輸入耦合 | AC, DC, GND | ||
| 輸入阻抗 | 1 MΩ±1%, 50 Ω±1% | ||
| 輸入靈敏度范圍, 1 MΩ | 1 mV/div - 10 V/div | ||
| 輸入靈敏度范圍, 50 Ω | 1 mV/div - 1 V/div | ||
| 垂直分辨率 | 8位(采用Hi-Res時11位) | ||
| 最大輸入電壓, 1 MΩ | 250 VRMS, 峰值≤±400 V | ||
| 最大輸入電壓, 50 Ω | 5 VRMS, 峰值≤± 20 V | ||
| DC增益精度 | 在偏置設置為0 V時±1.5% | ||
| 通道到通道隔離度(任何兩條垂直標度相等的通道) | 對Volts/div設置相等的任意兩條通道, 在≤100 MHz時≥100:1, > 100 MHz到額定帶寬時≥30:1 | ||
