系統簡介

數字萬用表是一種多用途的電子測量儀器被廣泛運用于電磁學測量領域。大量的儀器測量需求使得萬用表使用頻率越來越高，儀器的計量檢定工作量也大大增加。由于萬用表測量領域廣泛，需要計量的項目眾多，涉及計量規程繁瑣，計量效率較低，傳統手動計量人為干擾因素較大，計量結果可靠性較低。

數字萬用表自動計量系統自動封裝**計量檢定標準，計量項目齊全、操作流程清晰、計量結果精確，相較于傳統手動計量方法有著明顯優勢，能針對性的解決人工手動計量所遇到的多種難題，提高計量功效 50-100 倍，本系統不僅可以計量還可以進行自校準。

系統特點

l 軟件依照**計量標準，定制各類儀器的計量流程，滿足了市場需求，同時將標準封裝進了軟件，降低了對計量人員的要求。

l 軟件兼容多廠家，多型號的儀器，同時擁有拓展性，可以應對市場的改變，對新型的儀器進行兼容。

l 兼容多種儀器通信方式。

l 系統對儀器進行全自動化的操作，同時計量過程的數據自動記錄，極大程度的減少了計量人員的工作量，提升了計量效率和計量結果的可靠性。

l 軟件界面簡潔大方，用戶操作方便，可以快速上手。

l 專業、全面的資產管理系統，方便用戶管理儀器。

l 軟件包含自校準功能，可以自行校準。

系統功能

根據《JJF 1587-2016 數字多用表校準規范》，實現對數字萬用表的全自動、半自動計量，計量項目包括：

l 直流電壓校準；

l 直流電流校準；

l 直流電阻校準；

l 交流電壓校準；

l 交流電流校準。

同時系統軟件在計量過程中，按照實際的測試數據，對照數字萬用表原廠的技術標準，給出計量的合格判定，同時軟件支持計量不確定度的計算，也支持自校準。

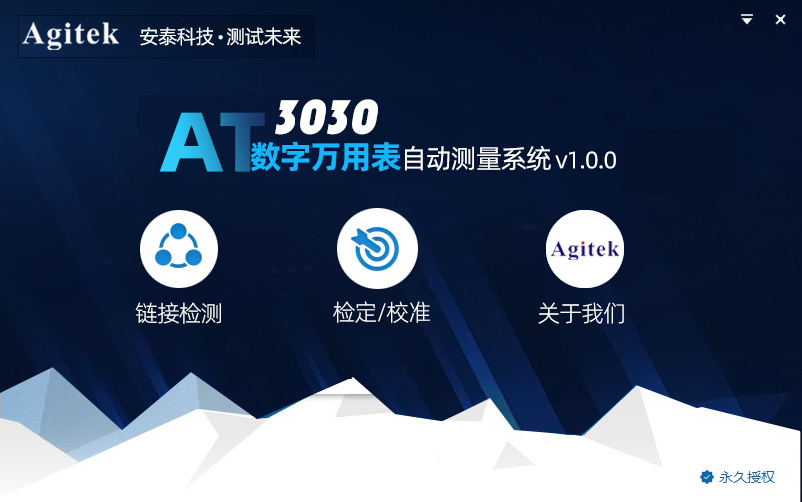

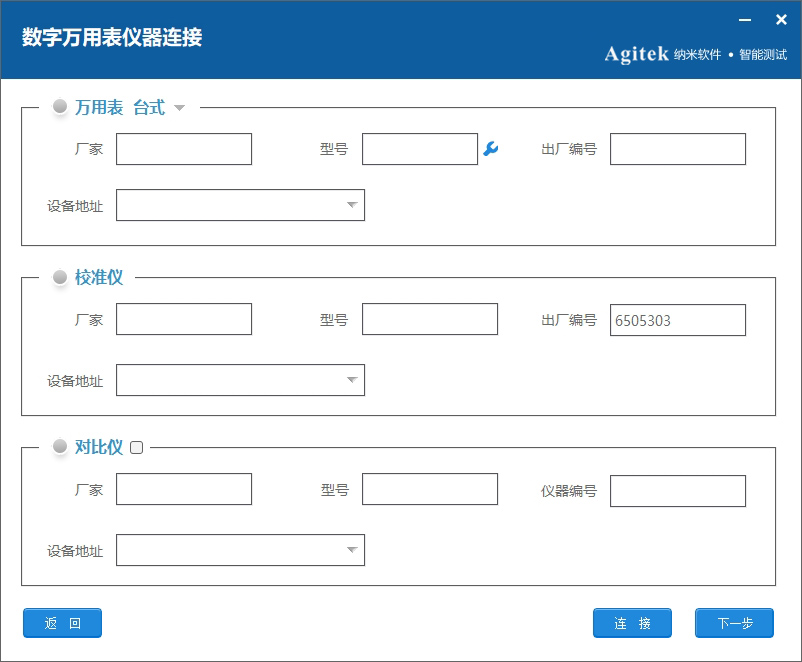

軟件圖示

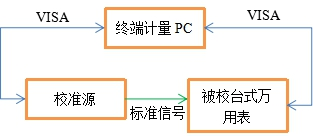

數字萬用表自動計量系統針對不同的校準源和被校儀器，所使用的硬件設備不同，當使用5700A或5720A校準臺式萬用表時，校準源的精度滿足校準需求，校準系統只需要校準源和被校儀器組成，系統框圖如下：

當使用5502A或5520A校準臺式萬用表時，校準源精度不足以校準臺式萬用表，這時需要使用高精度的臺式萬用表，如Fluke 8508A作為比對儀器，將高精度的臺式萬用表的讀數作為標準值，這時的系統框圖如下：

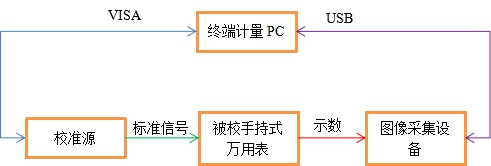

當被校儀器為手持式數字萬用表時，校準源的精度均滿足要求，同時使用手持式數表半自動計量方案，可以通過工業相機采集手持表的數據，實現程序的半自動化，此時系統框圖如下：

注意事項：

當使用對比儀時，進行電阻檢測項目時，需要根據軟件的提醒，切換校準源輸出的目標。

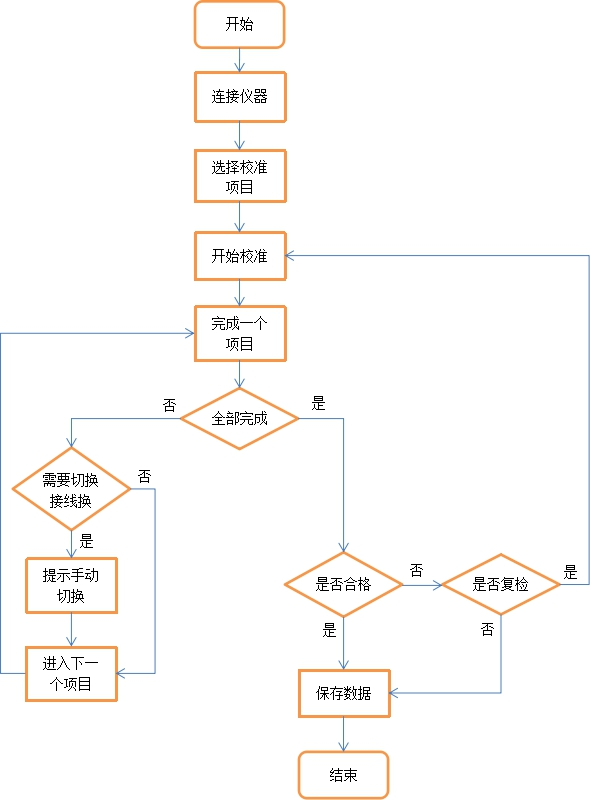

數字萬用表自動計量系統使用流程圖如下：

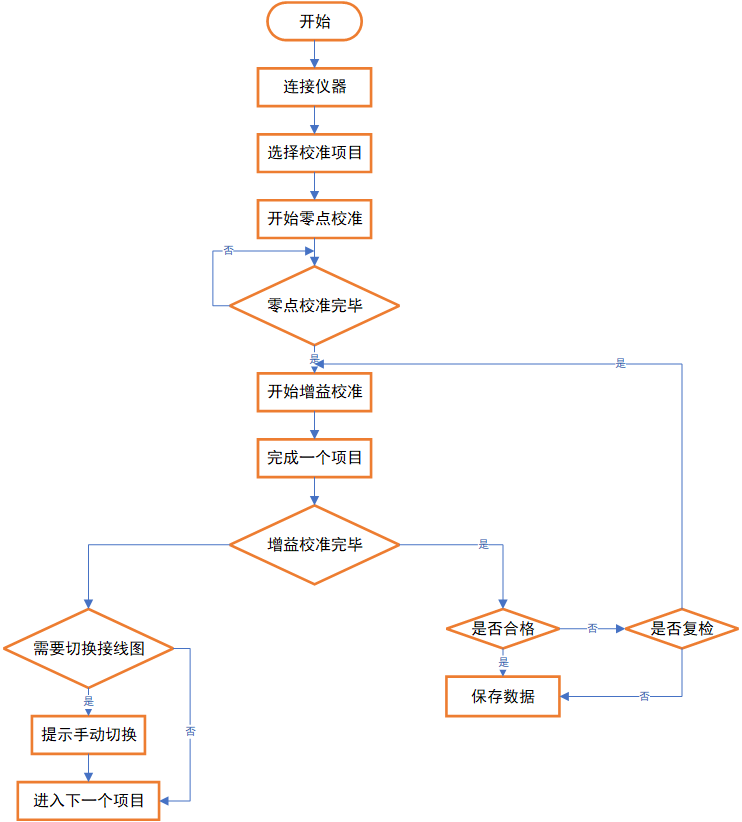

數字萬用表自動校準系統使用流程圖如下：
