滿足器件集成度大幅增長要求，具有超越E5071C的器件S參數表征特性的更完整測試性能，以及高達53GHz的更靈活射頻/微波測量功能，為研發和制造測試應用提供更全面解決方案。

　　器件的集成度越來越高，要對它們進行全面的性能表征，必須采用完整的射頻和微波測量解決方案。 E5080B 具有高達 53 GHz 的頻率范圍和先進的測試功能，可以為研發人員提供靈活的測試能力。 出色的動態范圍、跡線噪聲和溫度穩定度能夠確保測量的高可靠性和高可重復性。

　　E5080B ENA 矢量網絡分析儀可對無源元器件、放大器、混頻器和變頻器進行全面的器件表征。 您可以使用整合了多種功能(例如直流電源、偏置 T 型接頭、脈沖發生器、脈沖調制器和內部第二電源)的一體化分析儀執行更多測試。 借助頻譜分析、混頻器測量和噪聲系數測量等應用軟件獲得更深入的見解。 可以選擇 2 端口或 4 端口選件，覆蓋從 9 kHz 到 20 GHz 的頻率范圍，或覆蓋從 100 kHz 到 53 GHz 的更高頻率范圍。

　　E5080B 采用了與 PNA、PXI 和 USB VNA 等其他是德科技矢量網絡分析儀(VNA)相同的測量技術。 通用軟件平臺讓您可以輕松方便地選擇合適的性能水準，更契合您的預算和測量需求。 這個通用平臺可在研發和制造過程中確保多臺儀器的測量結果始終保持高度的一致性和可重復性，并為這些儀器提供通用的遠程編程接口

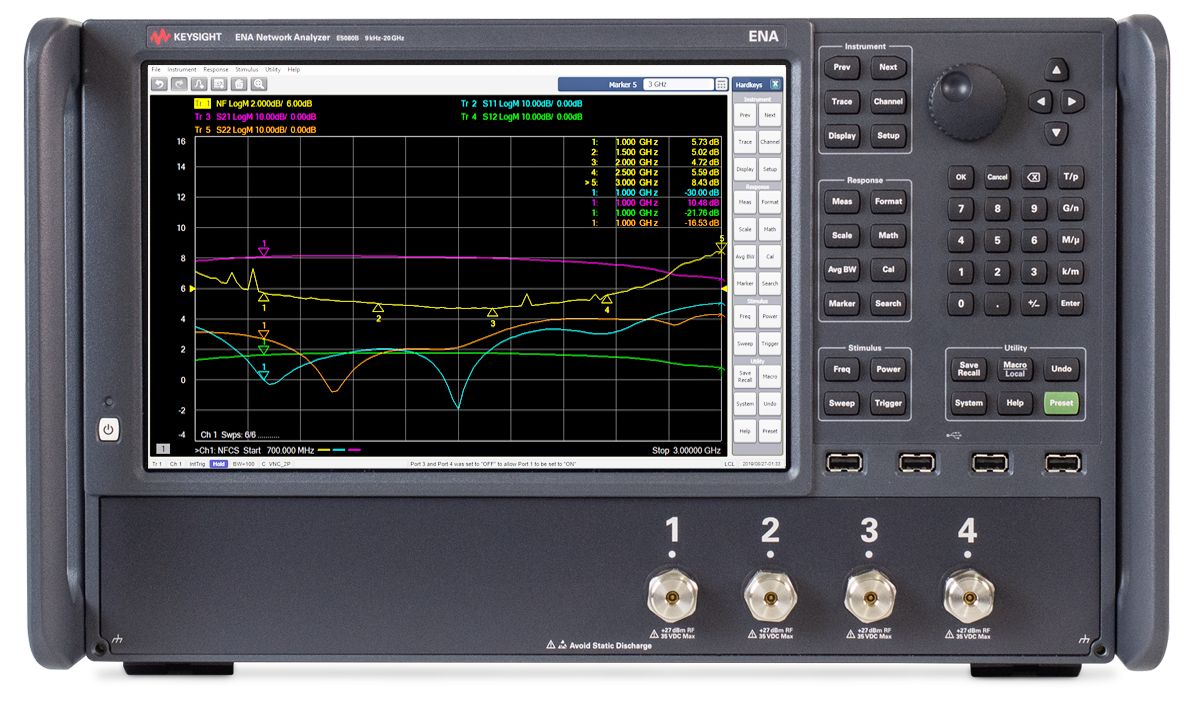

　　KEYSIGHT E5080B ENA矢量網絡分析儀

　　是德科技目前功能較全面、使用較靈活的 ENA 網絡分析儀

　　特點：KEYSIGHT E5080B ENA矢量網絡分析儀

　　1、新標準

　　器件的集成度越來越高，要對它們進行全面的性能表征，必須采用完整的射頻和微波測量解決方案。 E5080B 具有高達 53 GHz 的頻率范圍和先進的測試功能，可以為研發人員提供靈活的測試能力。 出色的動態范圍、跡線噪聲和溫度穩定度確保其測量結果非?？煽?、可重復性高。

　　寬廣的頻率范圍――從 9 kHz 至 4.5/6.5/9/14/20 GHz，或從 100 kHz 至 26.5/32/44/53 GHz

　　140 dB 的寬廣動態范圍使其能夠完整捕獲器件性能

　　內置直流電源、偏置 T 型接頭、脈沖發生器和脈沖調制器等選件使其能夠執行完整的器件表征

　　使用與高端 PNA 相同的用戶界面(UI)和 SCPI 命令，在研發階段與生產階段之間實現始終一致的測試

　　一臺儀器即可提供頻譜分析、脈沖射頻測量、矢量混頻器測量、噪聲系數測量等多種功能，顯著提高測量吞吐量

　　綜合功能：KEYSIGHT E5080B ENA矢量網絡分析儀

　　E5080B 綜合了多種儀器的功能，可以顯著降低配置這些儀器的成本和復雜性。 E5080B 通過綜合硬件功能可執行許多不同的測試，因而成為一款更全面的測量解決方案。

　　2、E5080B 的選件包括：

　　直流電源

　　脈沖發生器和調制器

　　頻譜分析

　　噪聲系數測量

　　3、E5080B 網絡分析儀軟件

　　網絡分析儀軟件工具支持您在各種測量應用中調查、表征自己的設計以及診斷設計問題。 借助 E5080B 上的高級時域分析、頻譜分析、脈沖-射頻測量等應用軟件，可以讓復雜的測量變得輕松異常。　　

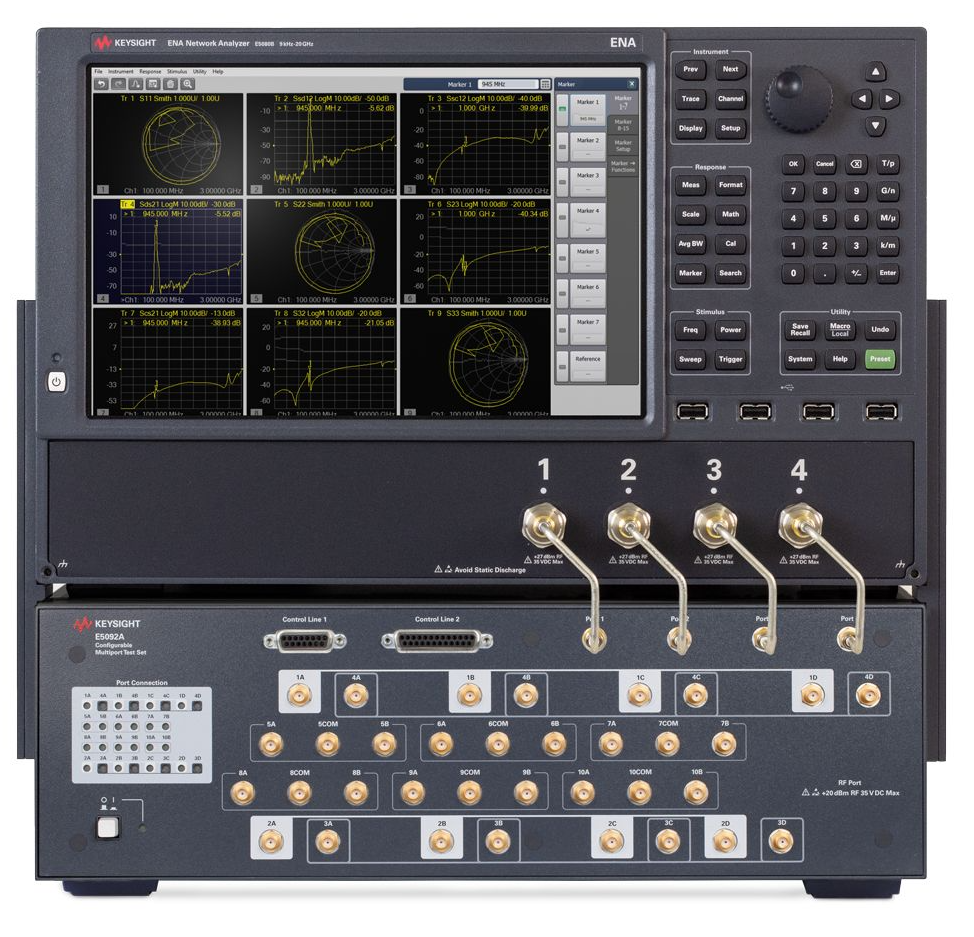

　　下圖為 E5080B ENA矢量網絡分析儀 和 E5092A可配置的多端口測試儀 的聯用示意圖
